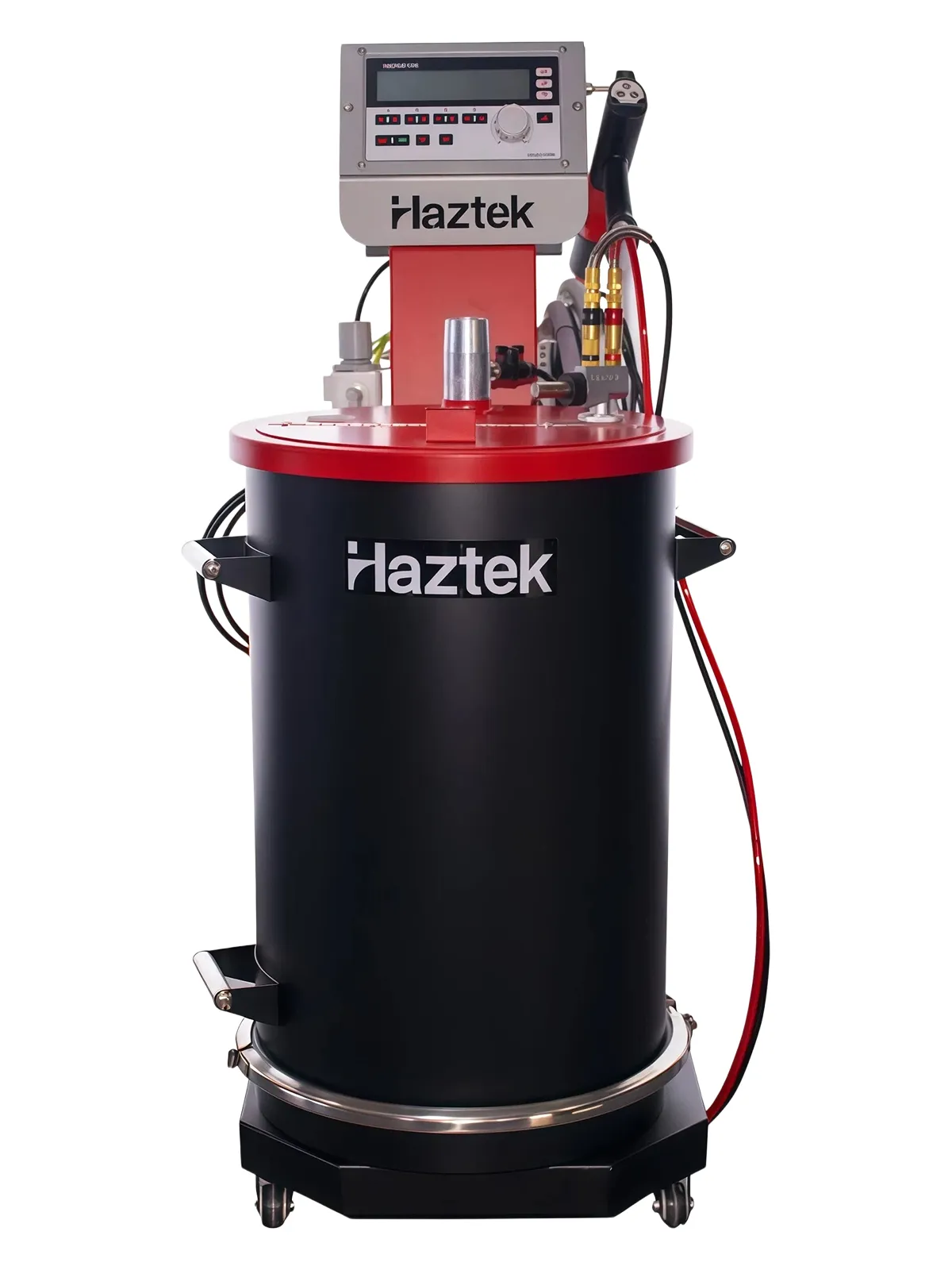

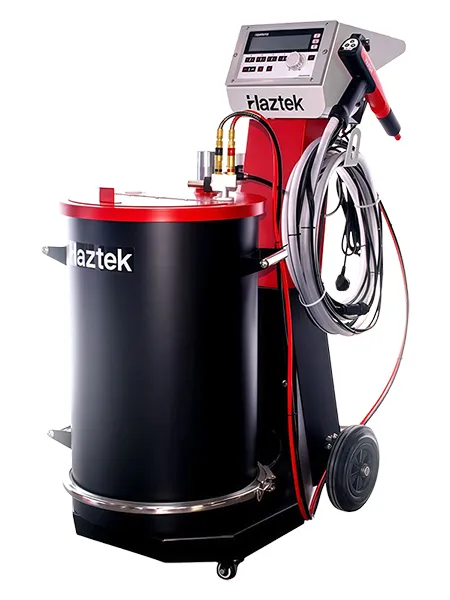

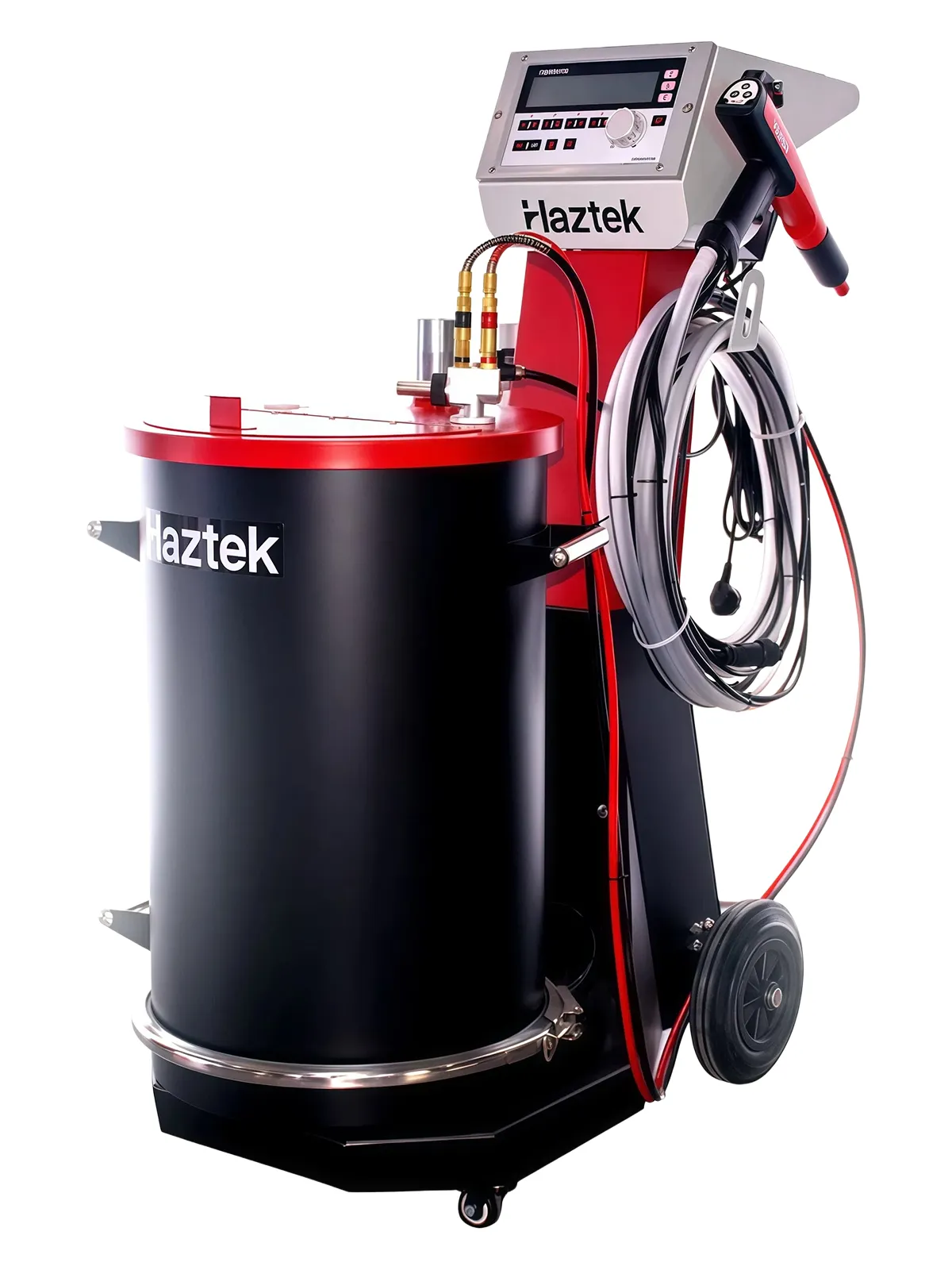

Sistema Manual de Recubrimiento en Polvo Electrostático con Tolva GC20F
Capacidad de la Tolva 50L
Voltaje de Salida 100kV
Presión de Entrada 5.5-6bar
Salida Máxima de Polvo 520g/min
El sistema manual de recubrimiento en polvo electrostático con tolva GC20F es un equipo para recubrimiento que combina alimentación eficiente y fluidización para una suspensión de polvo uniforme, atracción electrostática de alto voltaje para una transferencia estable, operación manual portátil para lotes pequeños y piezas complejas, y capacidad para rápido cambio de color.

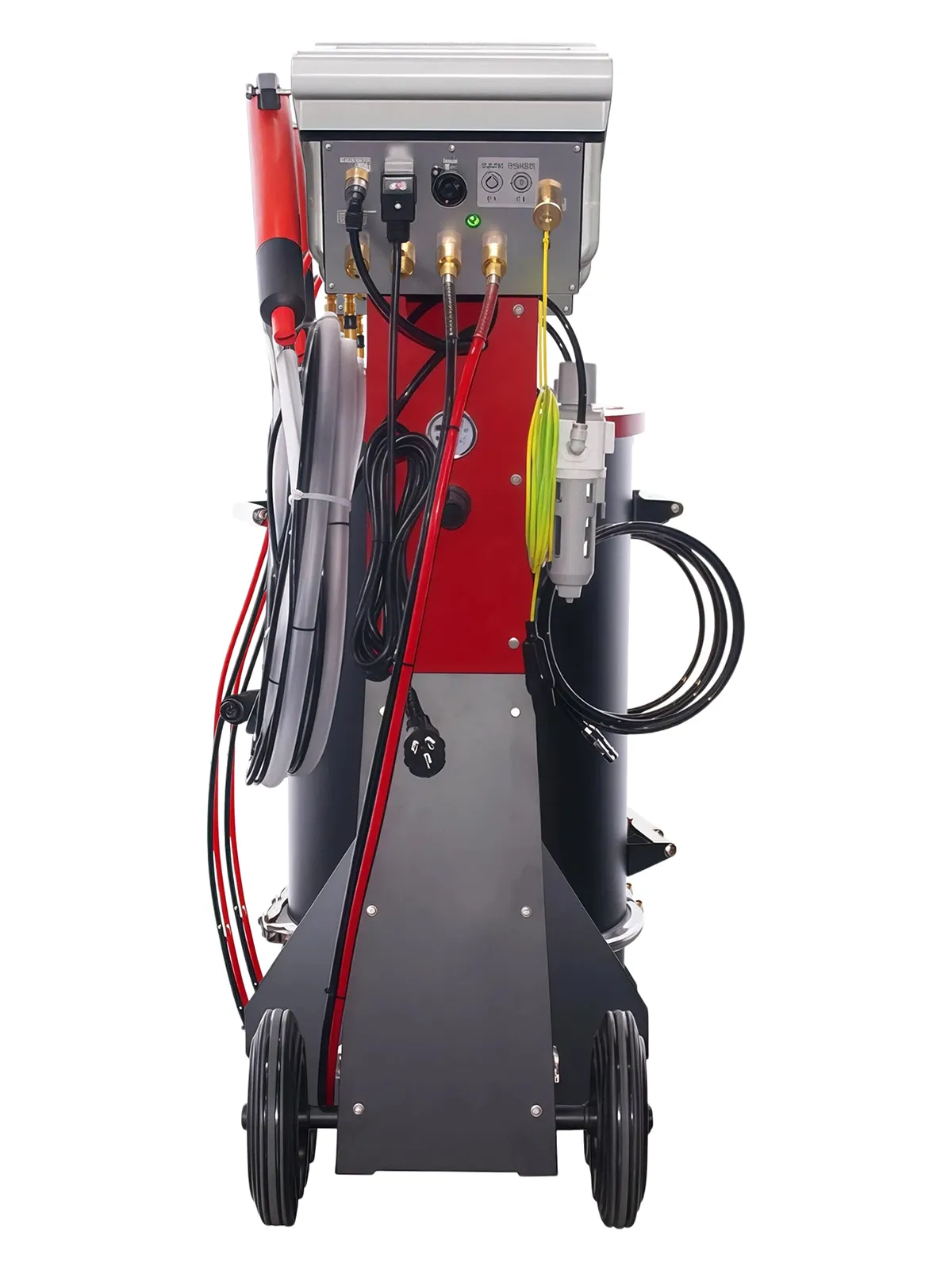

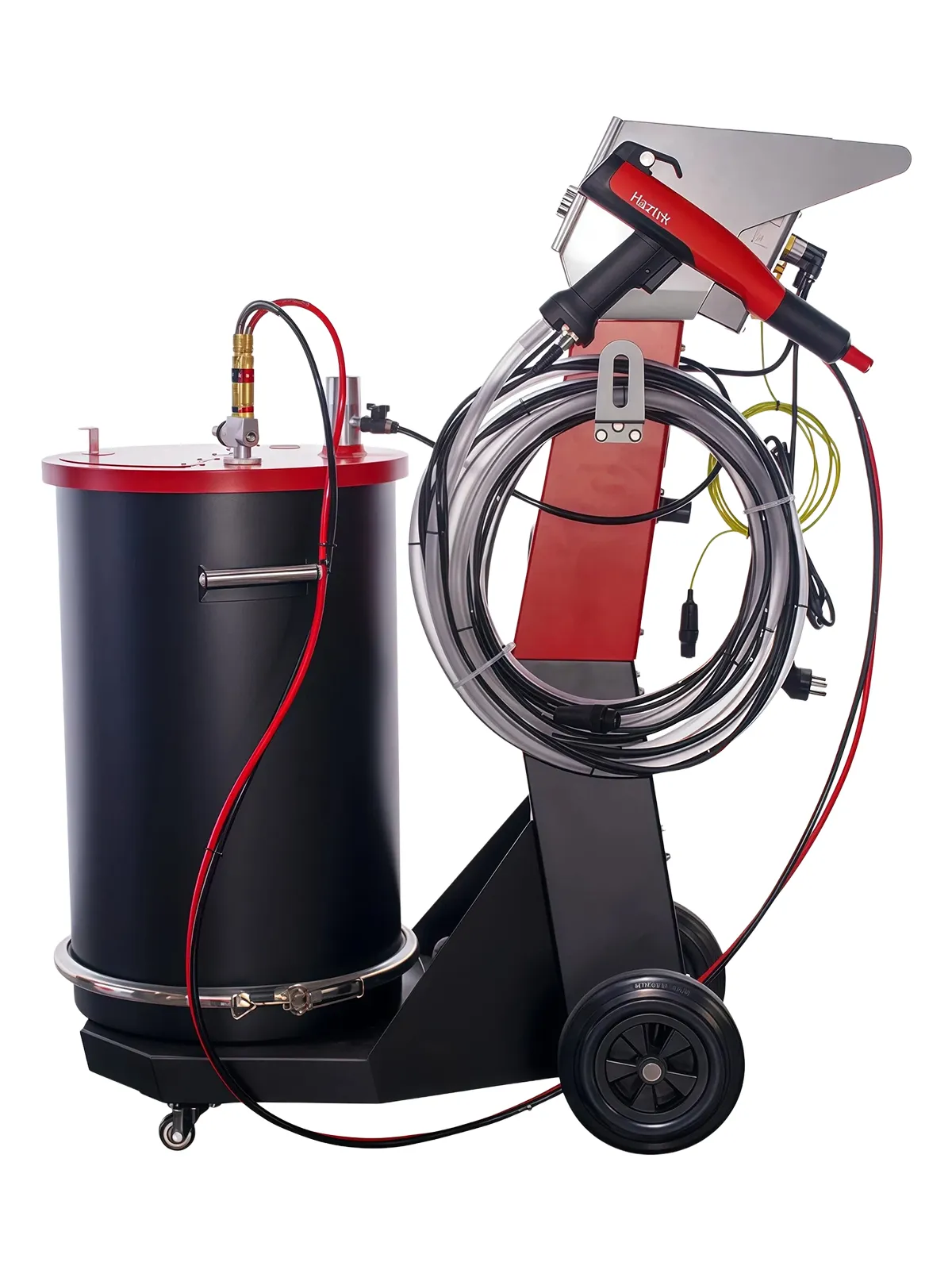

Su estructura con carrito modular integra una pistola pulverizadora, bomba de polvo, y controlador. Cuenta con ruedas giratorias y asa rotatoria de fácil uso para que operadores puedan mover el equipo con facilidad a través del taller de operaciones hasta la superficie de trabajo. Es adecuada para el recubrimiento de carcasas de vehículos, chasis en maquinarias de construcción, y perfiles de aluminio de grandes dimensiones.
Estructuras de Gran Tamaño en Acero Inoxidable y Maquinaria de Construcción
Para piezas pesadas y de gran tamaño como plumas de excavadoras y torres de grúas, el modelo GC20F permite el traslado flexible dentro del espacio de operaciones. La tolva de 50L permite la aplicación continua durante largos periodos de tiempo y ayuda a prevenir inconsistencias causadas por reabastecimientos constantes.
Muros Cortina Arquitectónicos y Perfiles de Aluminio
Adecuada para el recubrimiento de puertas y ventanas en aleación de aluminio, paneles en muros cortina, y otros productos en perfiles de aluminio, garantizando un grosor consistente de la película durante operaciones continuas.

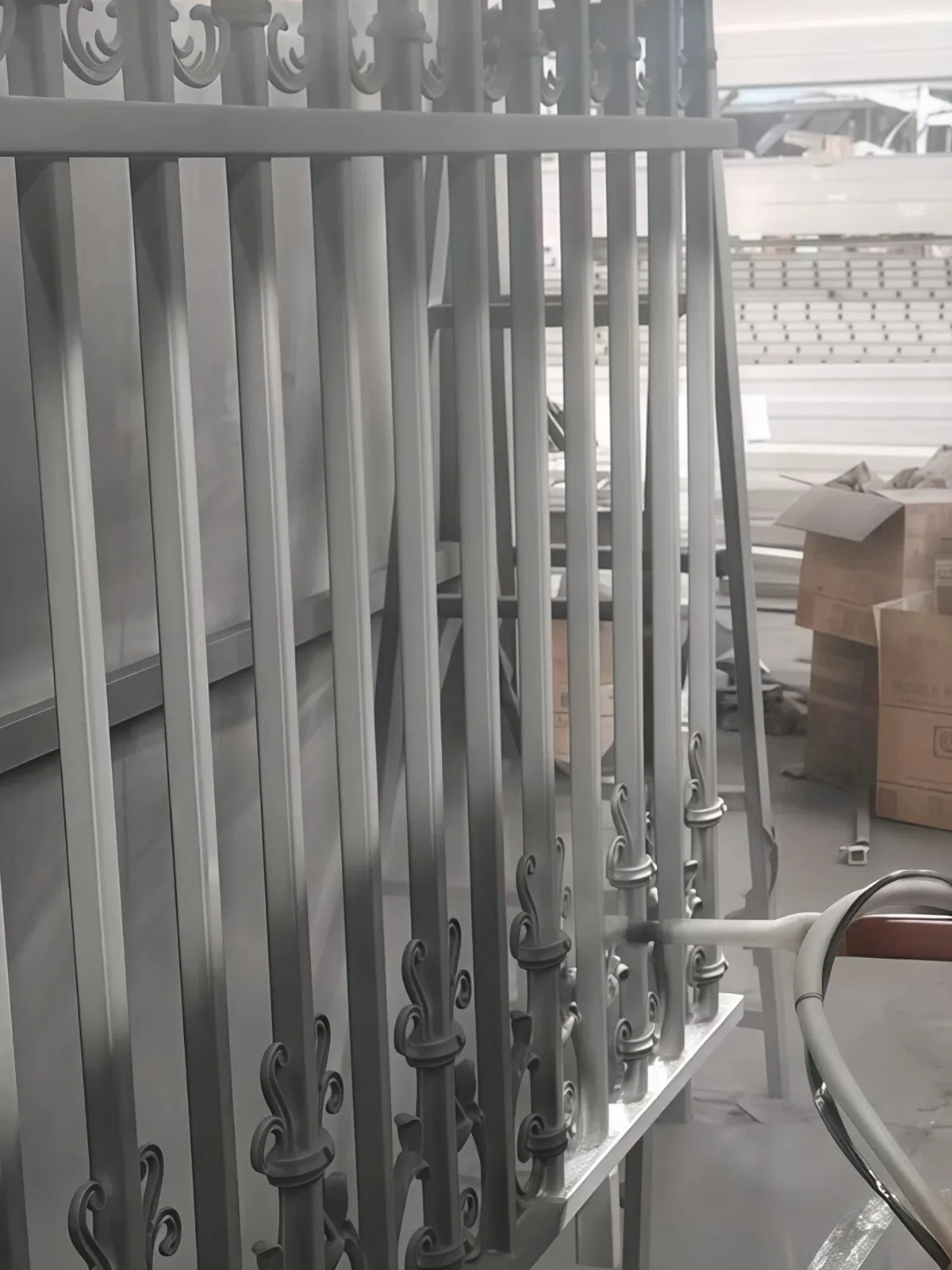

Recubrimiento en Polvo de Cerca de Metal

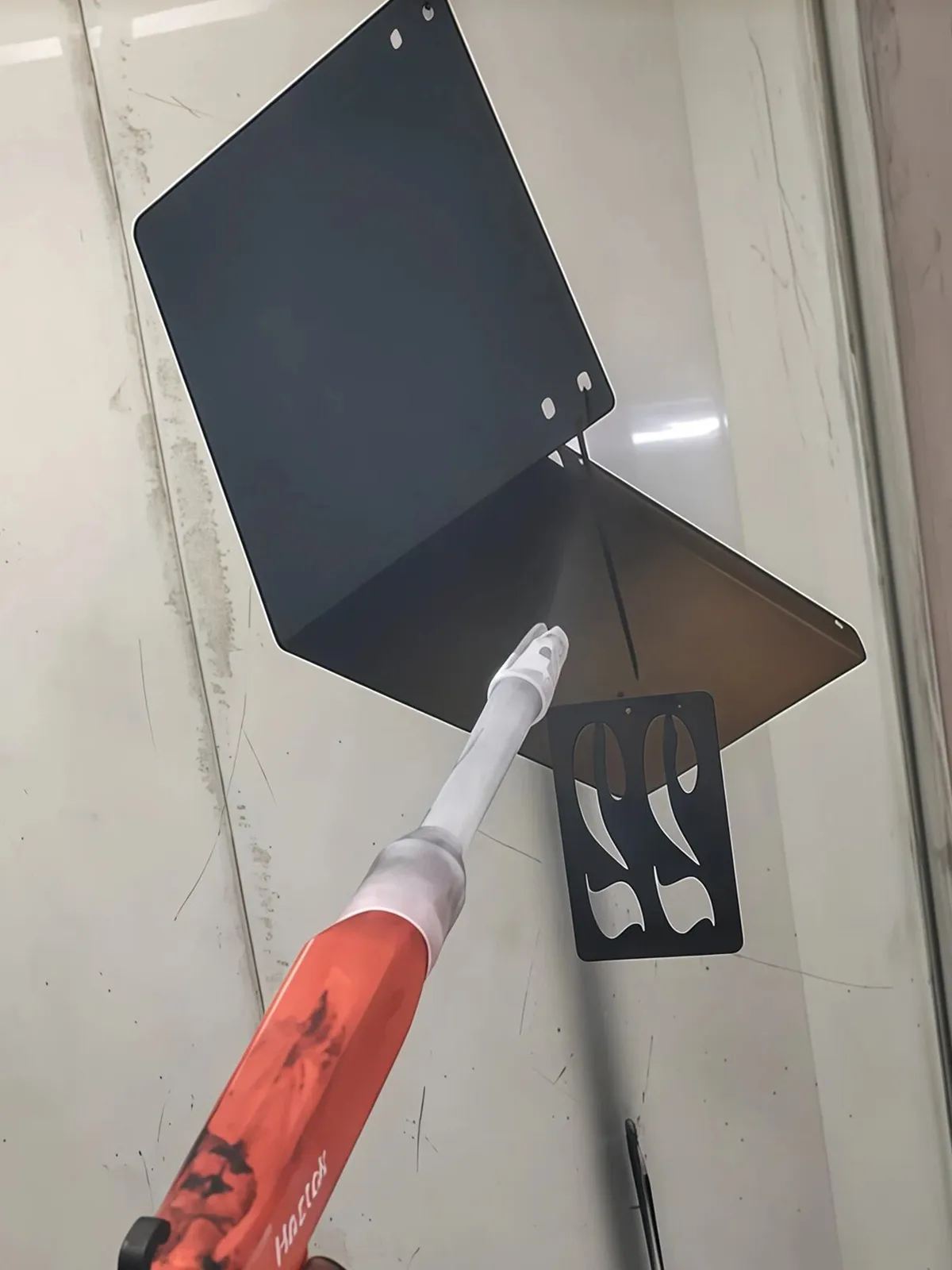

Recubrimiento en Polvo de Piezas con Superficie Plana

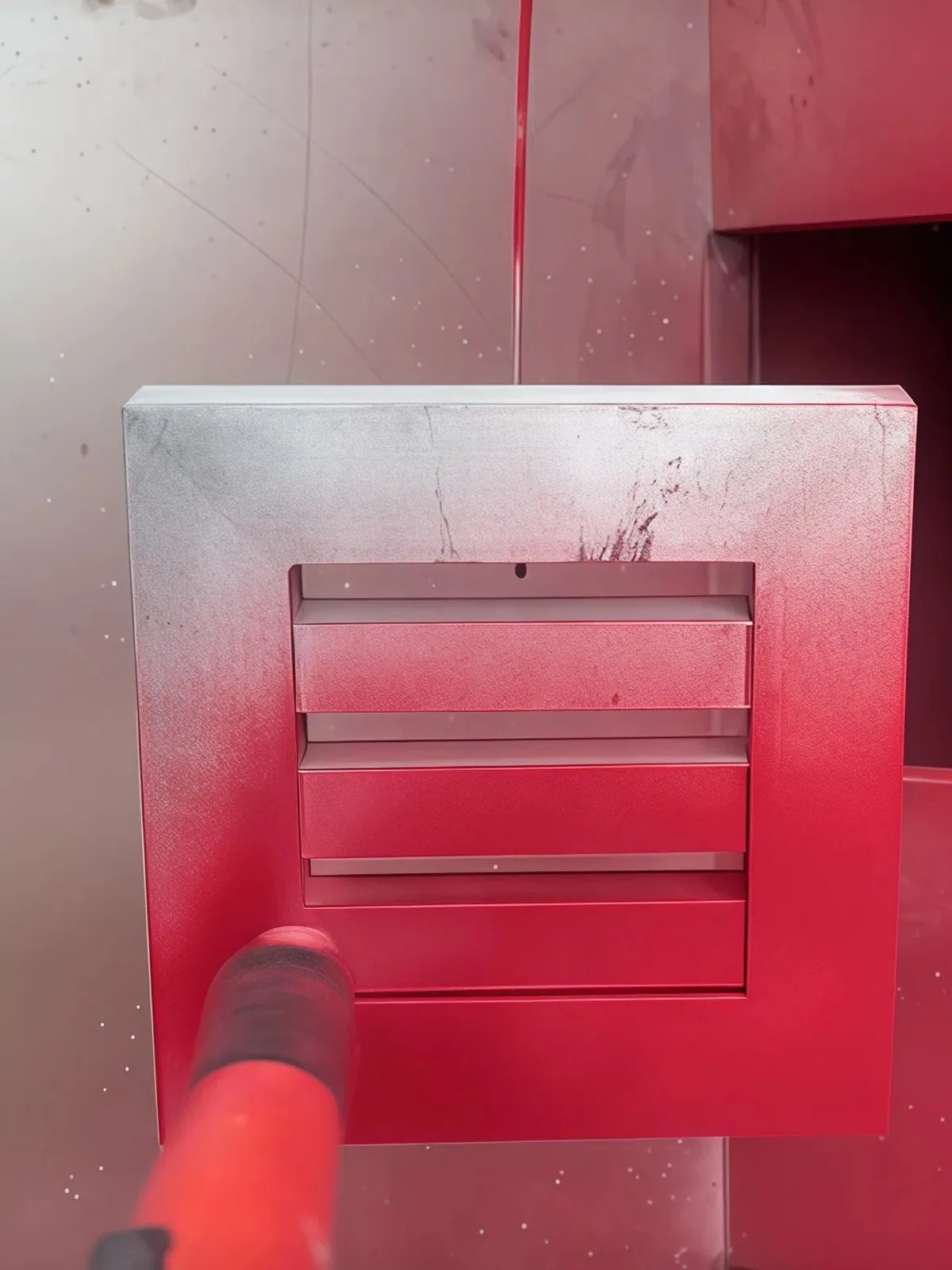

Recubrimiento en Polvo de Cubiertas de Ventilación
Parámetros Técnicos
Voltaje de Entrada Estándar
100–240 VAC
Consumo de Aire Máximo
8.5 Nm³/h
Frecuencia
50–60 Hz
Protocolo de Comunicación CANBus
Compatible
Voltaje de Salida Estándar hacia la Pistola Pulverizadora
12 V
Control Externo (sistema de reconocimiento de la pieza)
Compatible
Corriente de Salida Estándar hacia la Pistola Pulverizadora
1.2 A
Polvo Metálico
Compatible
Voltaje de Salida de la Pistola Pulverizadora
100 kV
Otros polvos de poliéster
Compatible
Corriente de Salida de la Pistola Pulverizadora
100 uA
Longitud de la Manguera de Polvo
6 m
Polaridad
Catódica
Especificación de la Manguera de Polvo
12×18 / 11×17 mm
Nivel de Protección
IP54
Material de la Manguera de Polvo
POE con tira conductora
Rango de Temperatura
-40°C to 85°C
Tasa máxima de de descarga de polvo
520 g/min
Presión de Entrada
5.5–6 bar
-
-
Componentes del Sistema

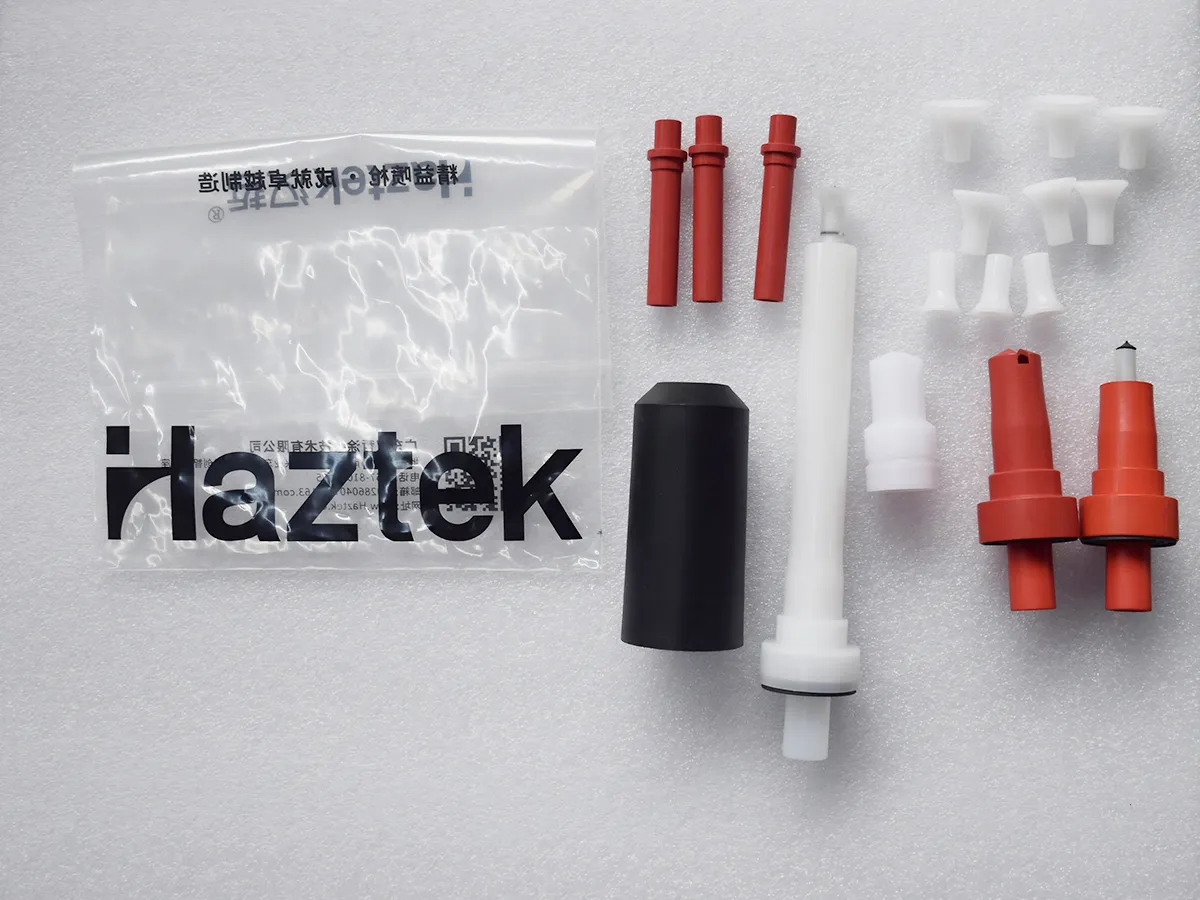

El sistema incluye controlador GC20A, pistola pulverizadora manual MG20, bomba de polvo PPH40 (salida máx. del polvo: 520 g/min), tolva para polvo de 50L, boquillas y repuestos, manguera para polvo, válvula de presión de aire, y otros accesorios relacionados.

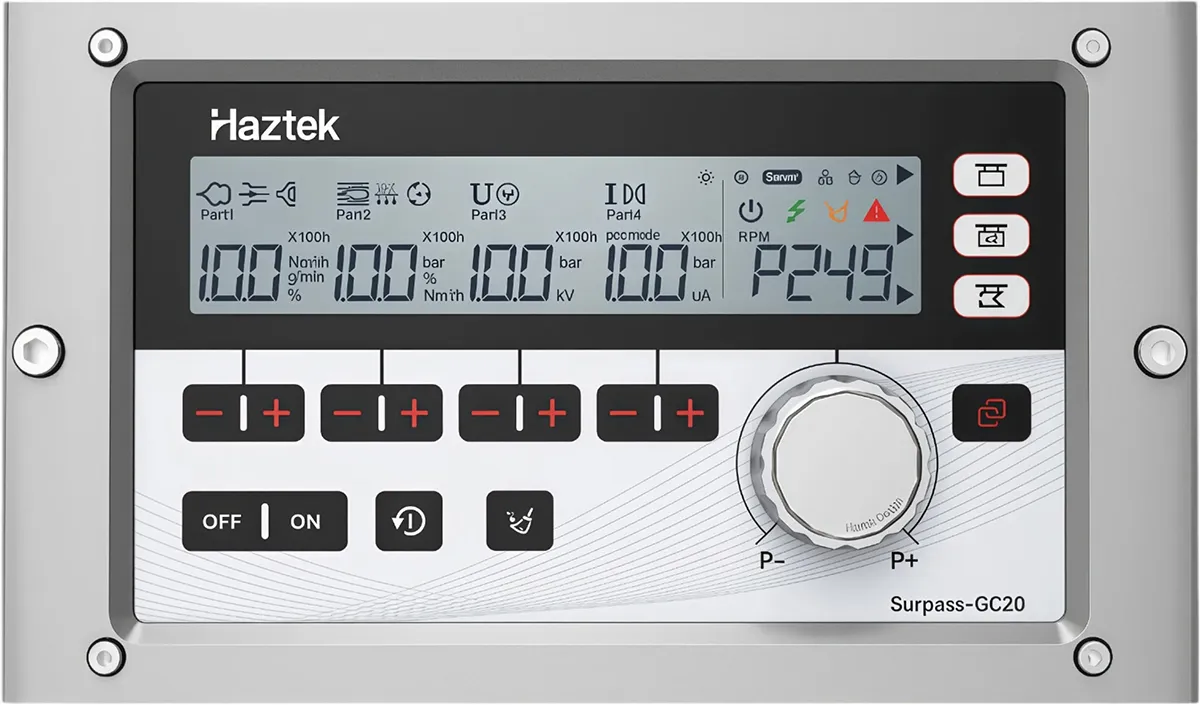

Unidad de Control de Alto Rendimiento de Pistola Pulverizadora
La unidad de control está equipada con tecnología de válvulas digitales y controles de precisión de corriente PCC, ayudando a mantener un flujo de aire y presión estable durante el proceso de recubrimiento. También permite el ajuste preciso de corrientes por debajo de 10 µA, lo que ayuda a prevenir sobrecarga de material y mejora la estabilidad y calidad del recubrimiento.
El controlador GC20A permite la configuración de hasta 20 programas de recubrimiento, y cada set de parámetros puede ser guardado de forma automática para su uso en futuras operaciones.
Está equipado con un módulo de comunicación CANOpen y proporciona archivos EDS, ofreciendo un sólido apoyo para desarrollo secundario y conectividad de equipos.
El sistema incorpora una una función de autodiagnóstico y limpieza de un toque. La función de autodiagnóstico monitorea automáticamente el estado de la operación y alerta a operadores sobre potenciales problemas.
La función de limpieza en un toque simplifica significativamente el mantenimiento de la pistola pulverizadora, facilitando los cambios de color.
Están disponibles tres modos preconfigurados para superficies planas, piezas de repintado, y partes complejas. El controlador opera con botones independientes, pantalla táctil, y perilla de ajuste continuo para operaciones rápidas y eficientes.
Configuración del Hardware
Pantalla LED: Pantalla con visualización nítida.
Fuente de Poder: Fuente de poder de Taiwan Mean Well con canal de salida doble de 0V y 24V.
Chip de Control Principal:32-bit STM MCU de STMicroelectronics.
Gestión de Potencia: Chip de gestión de potencia de Texas Instruments con DSP y tecnología análoga.
Válvula Solenoide: Válvula solenoide Japan SMC.

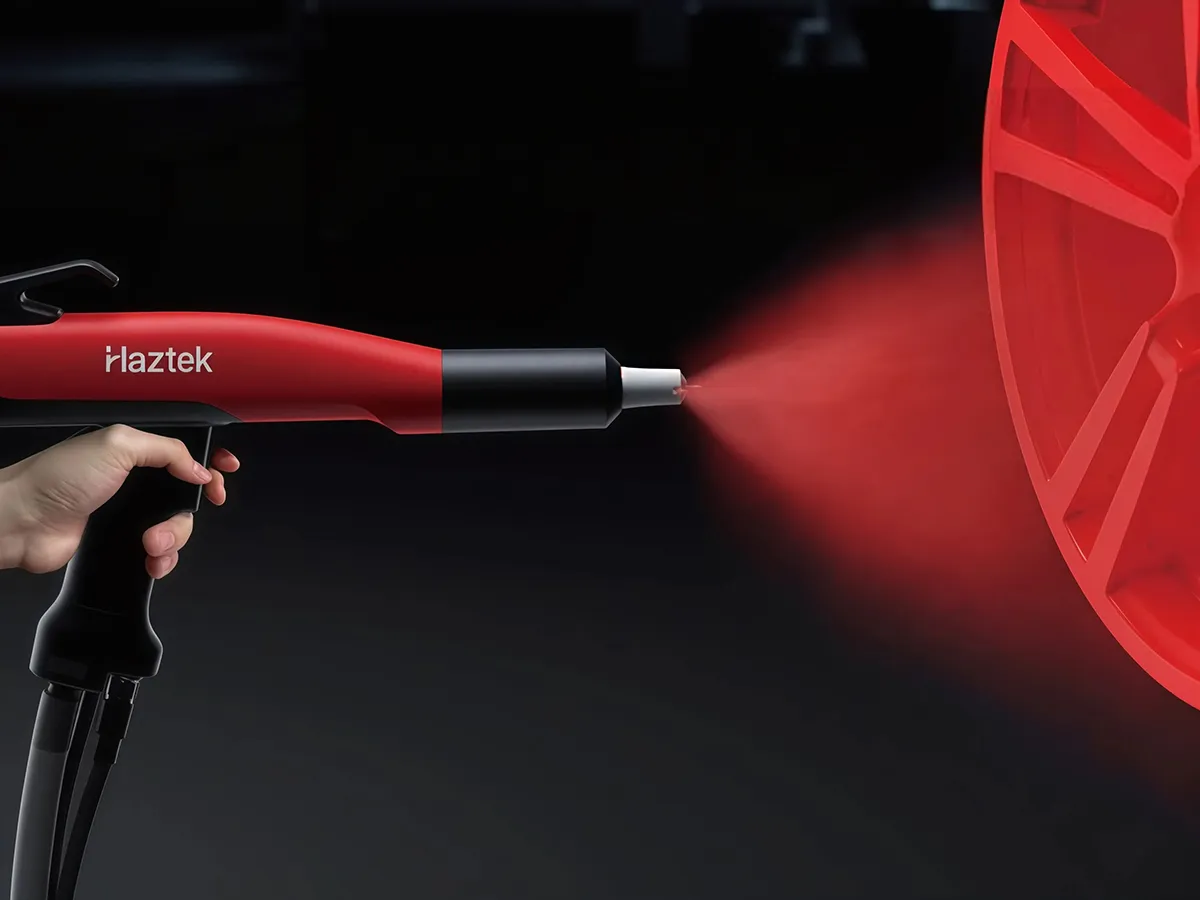

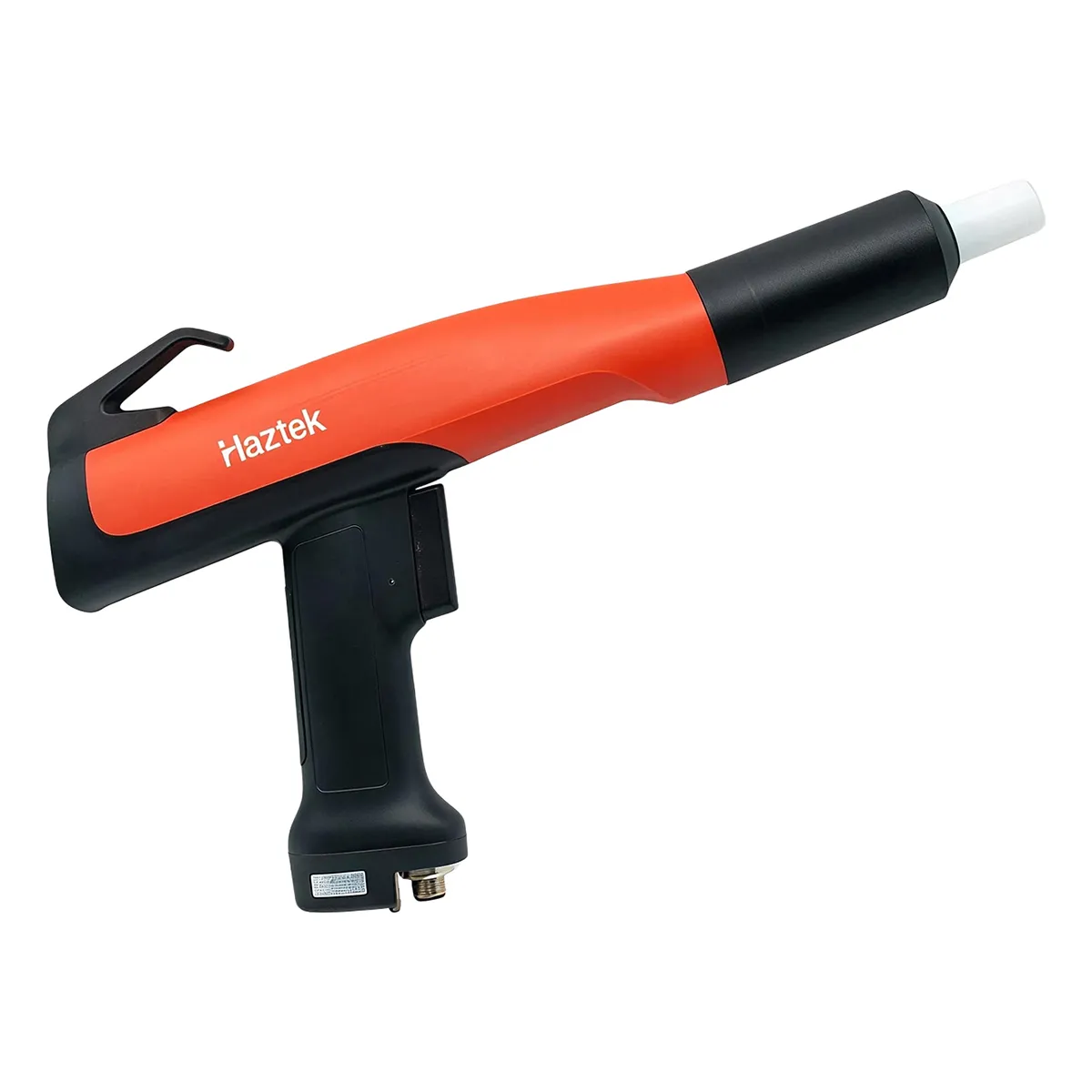

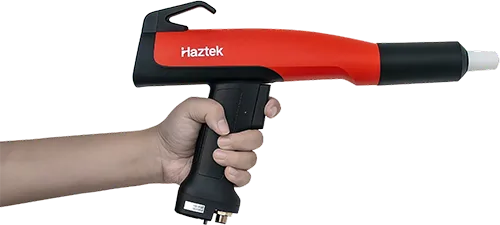

Pistola Pulverizadora Manual MG20
La pistola pulverizadora MG20 está equipada con un módulo incorporado de alto voltaje de 100kV y un circuito de multiplicación de voltaje de alta eficiencia que garantiza una salida estable para mayor rendimiento.
Es compatible con la mayoría de materiales estándar en polvo y otros materiales de recubrimiento de difícil cambio. Además, su diseño resistente al desgaste y materiales cuidadosamente seleccionados ayudan a reducir los costos de mantenimiento.
La pistola cuneta con diseño ergonómico y peso ligero de 510g, y el ángulo de pulverización y diseño del mango ayudan a reducir la fatiga del operador durante largas horas de trabajo. El módulo externo de control remoto permite el fácil ajuste de los controles de parámetros, y los programas preconfigurados son intercambiables a través de una doble presión del gatillo.

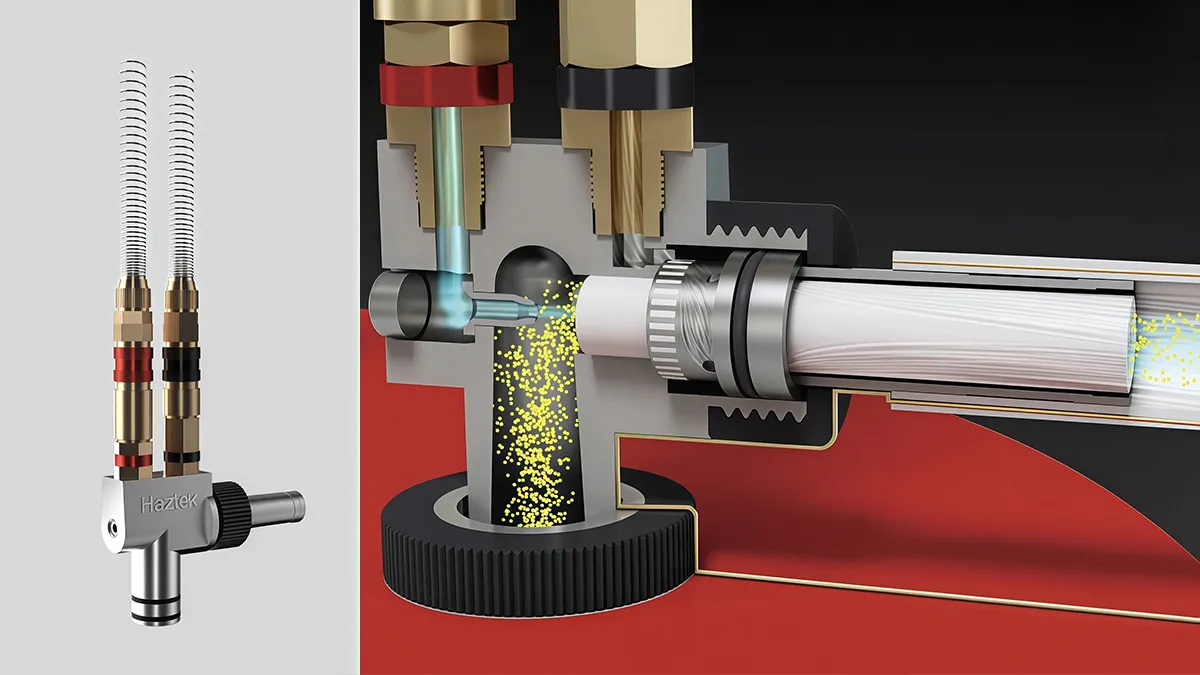

Bomba de Polvo PPH40
La bomba de polvo PPH40 cuenta con diseño listo para usar para una rápida instalación, rápido cambio de colores y fácil mantenimiento. La estructura de rápida conexión de la manguera facilita su extracción y reinstalación durante procesos de limpieza. El tubo de Venturi esta hecho en material antiadherente de alta calidad e integrado con un conector rápido para aire comprimido. Ofrece alimentación estable y excelente dispersión de material para un buen recubrimiento y tiene una capacidad máxima de potencia de salida que alcanza los 520g/min según la configuración y tipo de polvo.
Unidad de Control de Alto Rendimiento de Pistola Pulverizadora
Pistola Pulverizadora Manual MG20
Bomba de Polvo PPH40
