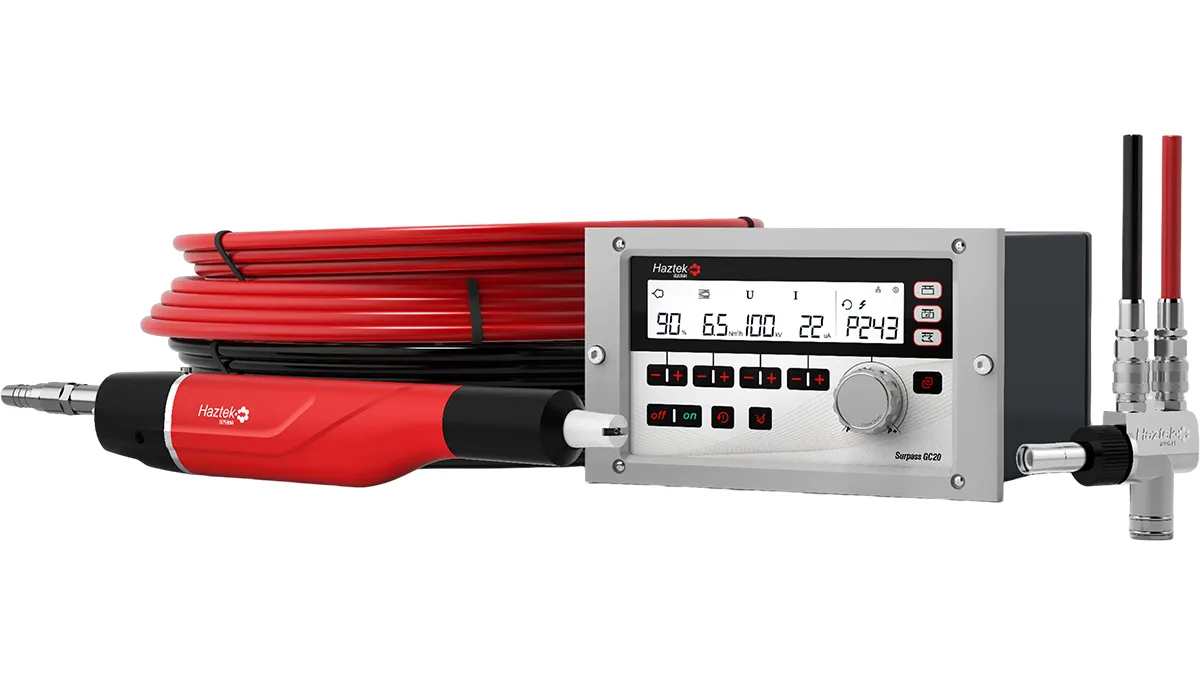

Equipo para Sistemas Automáticos de Recubrimiento en Polvo Electrostático, GC20A
Voltaje de Salida 100kV
Presión de Entrada 5.5-6bar
Salida Máxima de Polvo 420g/min
El sistema automático de recubrimiento en polvo electrostático GC20A integra un sistema de gestión de recubrimiento CoatPilot®, transformando el enfoque tradicional de una sola pistola en la coordinación inteligente de grupos de pistolas para pulverización a gran escala. Combina alta producción segura, interfaces abiertas de comunicación, y ahorro significativo de materiales, haciéndola una unidad de recubrimiento perfecta para fábricas inteligentes modernas.
Nuestros servicios personalizados de recubrimiento electrostático acompañan al cliente durante todo el proceso, desde el análisis de requerimientos, hasta el diseño y mantenimiento de equipos. Según las características y necesidades de producción de variedad de industrias, Haztek ofrece líneas de soluciones integrales hechas a medida para cada proyecto, incluyendo diseño de espacios, selección de equipos, diseño de procesos, e integración automatizada.

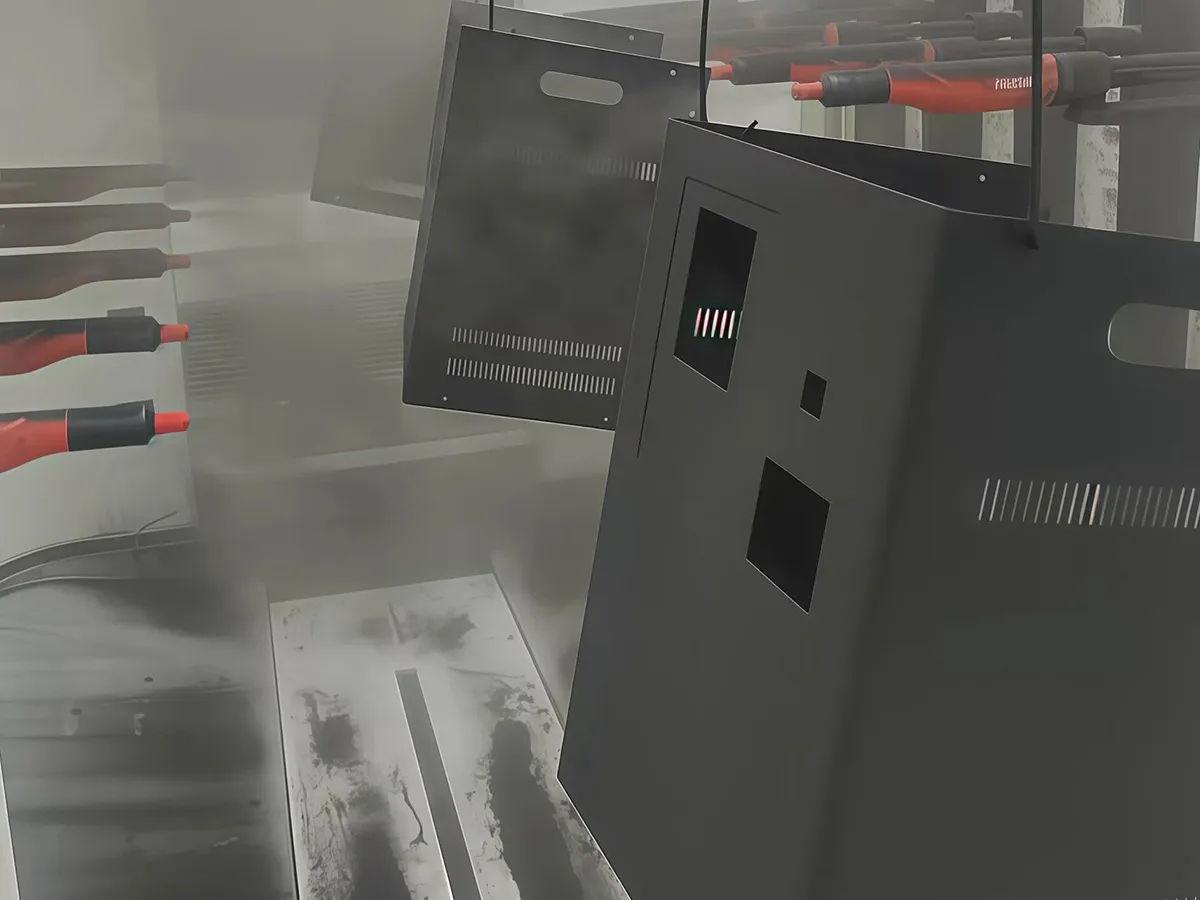

Recubrimiento en Polvo de Carcasas de Electrodomésticos

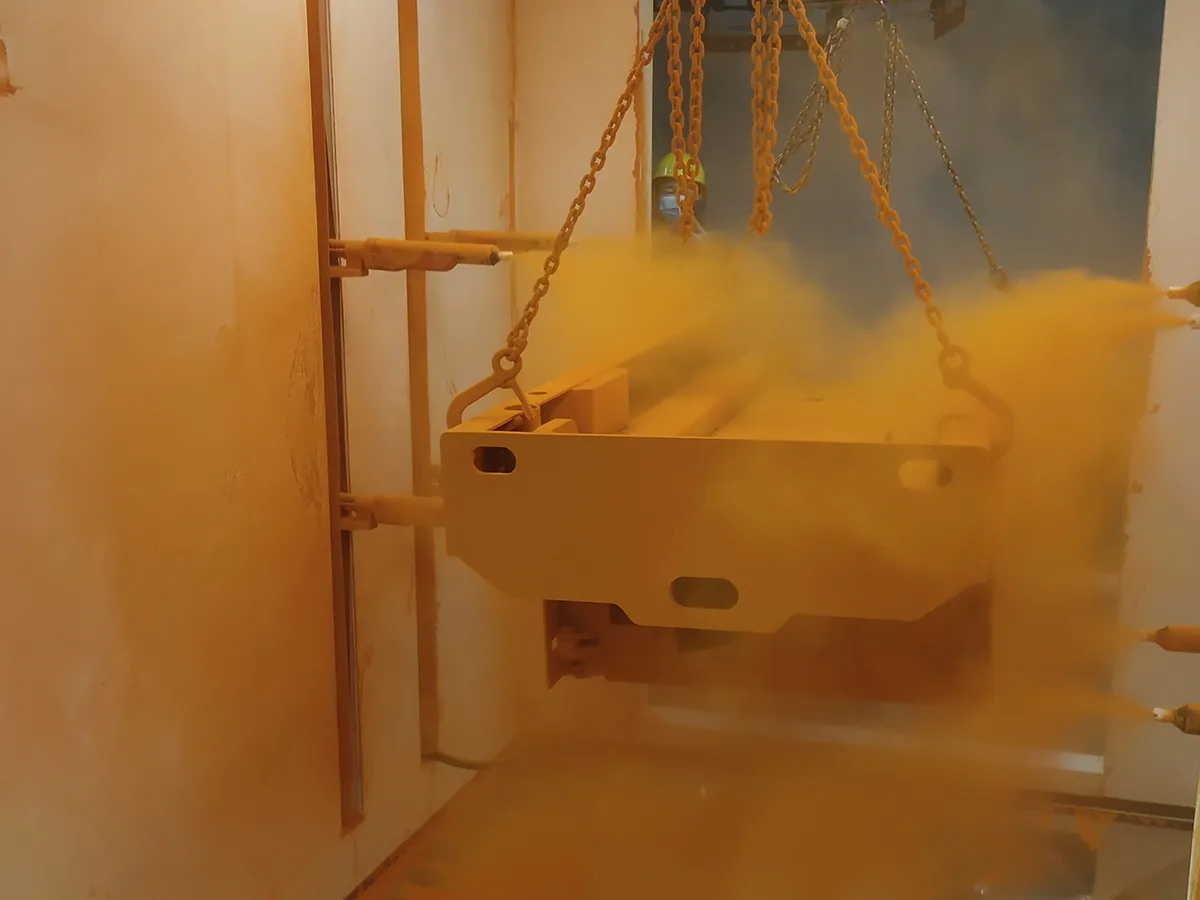

Recubrimiento en Polvo de Hardware de Equipos

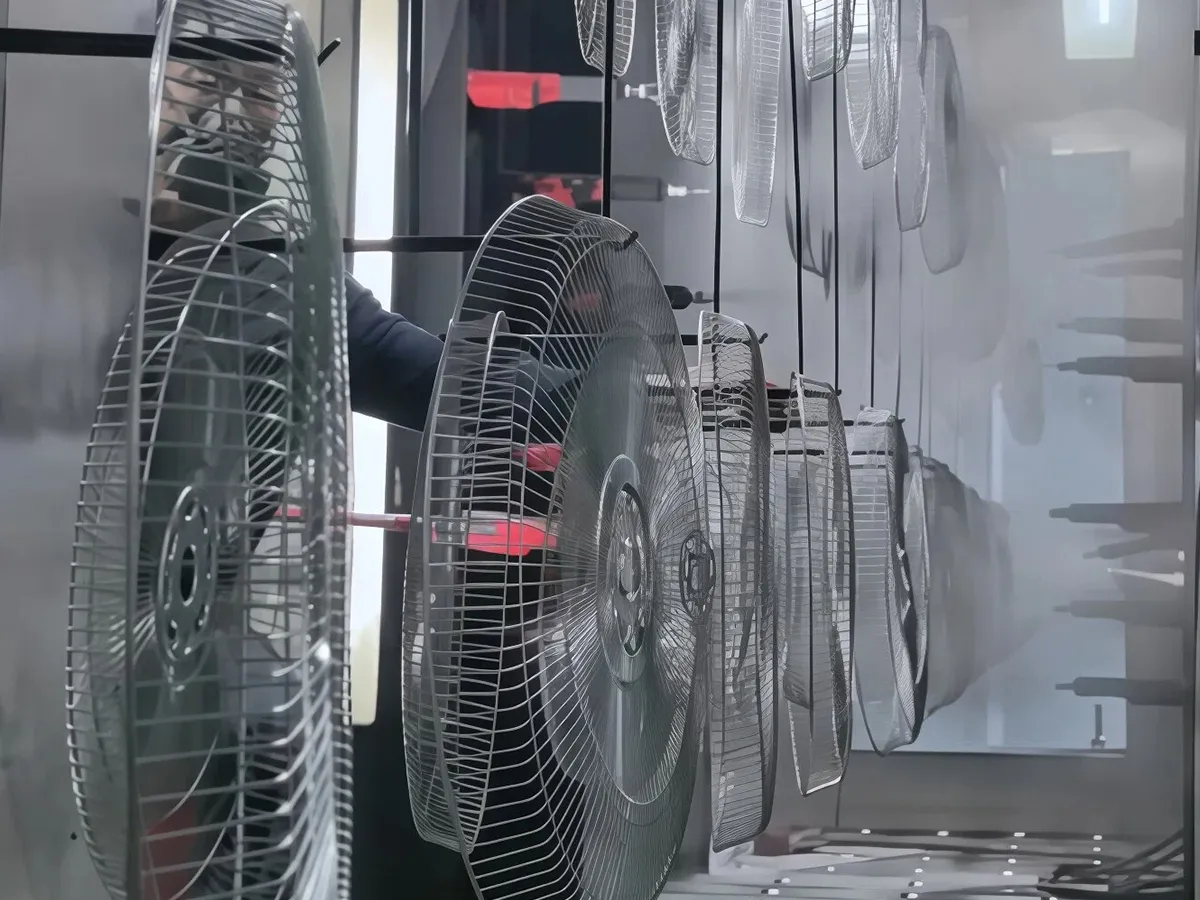

Recubrimiento en Polvo de Carcasas de Ventiladores
Recubrimiento en Polvo Perfiles de Aluminio de Gran Longitud
Parámetros Técnicos
Voltaje de Entrada Estándar
100–240 VAC
Consumo de Aire Máximo
8.5 Nm³/h
Frecuencia
50–60 Hz
Protocolo de Comunicación
CANopen
Voltaje de Salida Estándar hacia la Pistola Pulverizadora
12 V
Control Externo (sistema de reconocimiento de la pieza)
Compatible
Corriente de Salida Estándar hacia la Pistola Pulverizadora
1.2 A
Polvo Metálico
Sí
Voltaje de Salida de la Pistola Pulverizadora
100 kV
Otros polvos de poliéster
Sí
Corriente de Salida de la Pistola Pulverizadora
100 μA
Longitud de la Manguera de Polvo
16m/20m, o configurado de acuerdo con requerimientos específicos.
Polaridad
Electrodo Negativo
Diámetro de la Manguera de Polvor
11 × 17 mm / 12 × 18 mm (opcional)
Nivel de Protección
IP54
Material de la Manguera de Polvo
POE con tira conductora
Rango de Temperatura
-40°C to 85°C
Tasa máxima de de descarga de polvo
420 g/min
Presión de Entrada
5.5–6.5 bar
-
-
Componentes del Sistema
El sistema incluye un controlador GC20A controller, una pistola pulverizadora automática AG20, cabina eléctrica a prueba de polvo (IP54), bomba de polvo PPH40, sistema de gestión, y boquilla y repuestos.

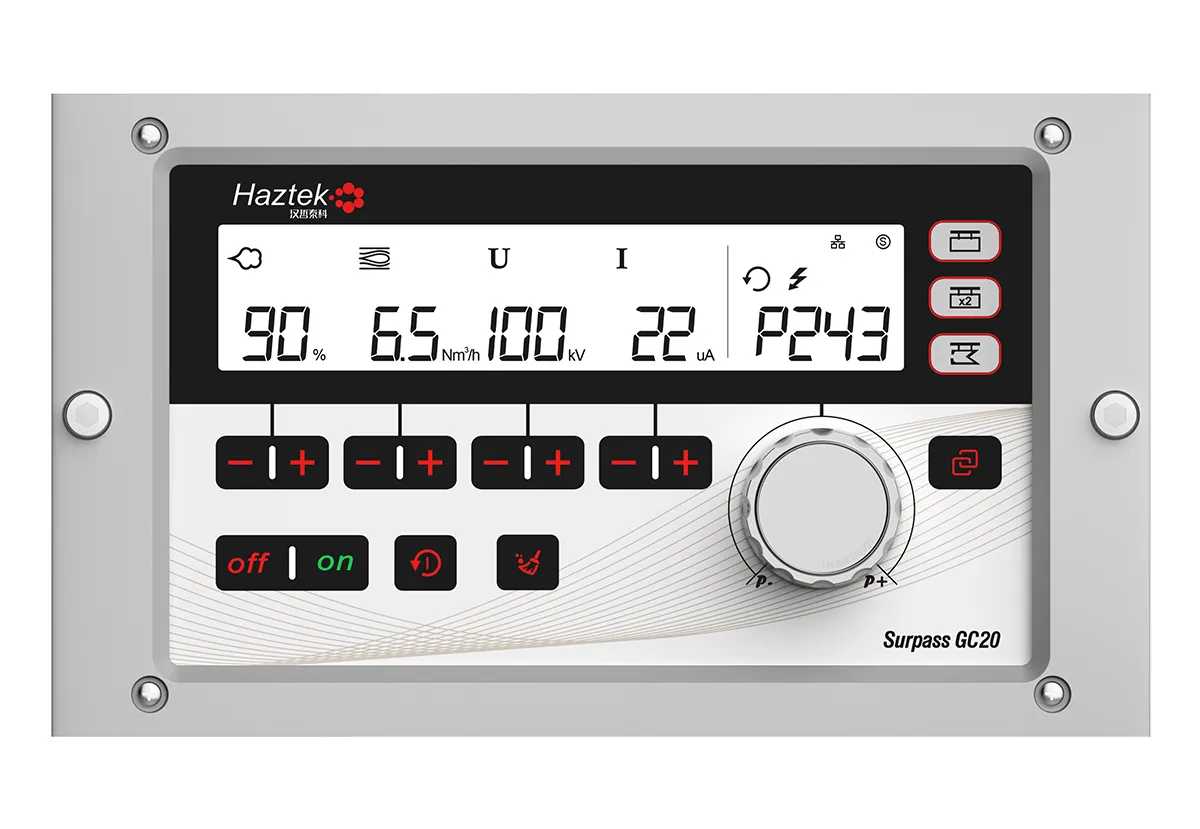

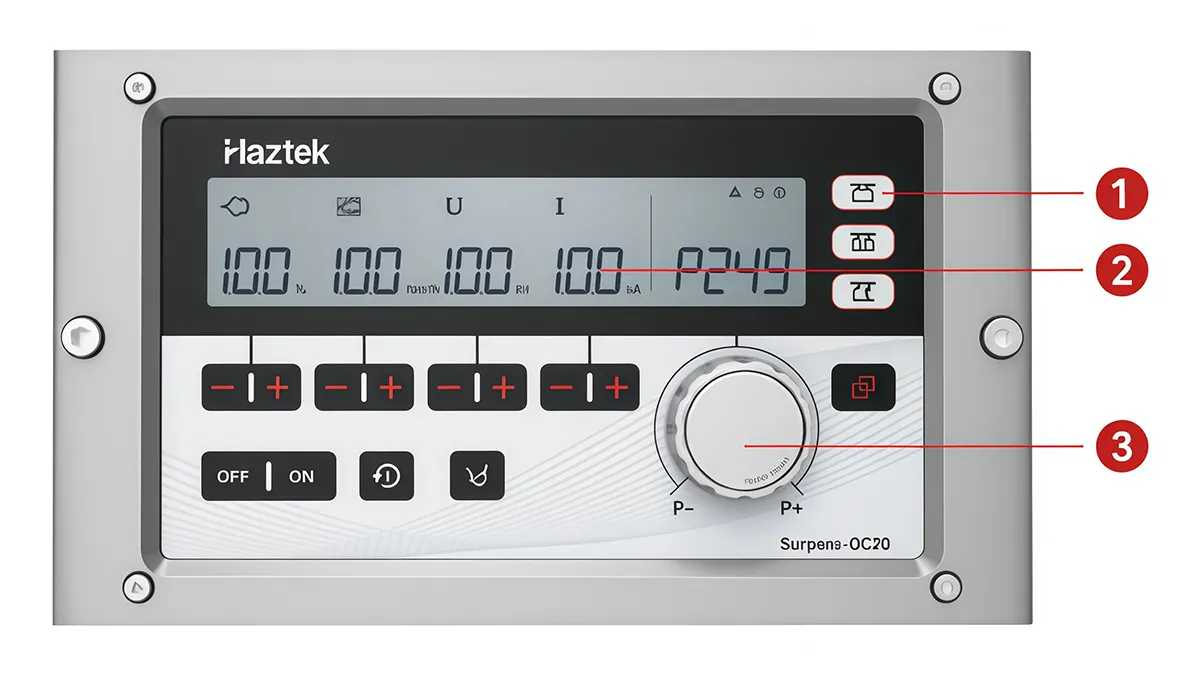

Unidad de Control Principal GC20A
Botón 1: Tres programas rápidos diarios para nuevas piezas, piezas empotradas, y piezas de pulverización trasera.
Botón 2: Visualización en pantalla táctil para rápida selección del elemnto de control actual, usado en conjunto con una perilla de ajuste continuo.
Botón 3: Ajuste de parámetros en tiempo real.
Características
Flujo de Aire Estable y Control de Presión:
El sistema está equipado con tecnología de válvulas digitales DVC y control preciso de salida de corriente PCC, ayudando a mantener el flujo de aire y presión estables durante el proceso de recubrimiento. También cuenta con ajuste preciso de corriente por debajo de 10 µA, previniendo la sobrecarga de polvo y mejorando la estabilidad y calidad del recubrimiento.
Configuración Programable:
El controlador GC20A permite programar hasta 20 configuraciones y cada grupo de parámetros es guardado automáticamente para volver a ser usado en el futuro.
Comunicación Abierta y Conectividad:
Está equipado con un módulo de comunicación CANOpen y proporciona archivos EDS, ofreciendo un sólido apoyo para desarrollo secundario y conectividad de equipos.
Autodiagnóstico y Limpieza en Un Toque:
El sistema cuenta con función de autodiagnóstico incorporada y limpieza de un toque. Monitorea automáticamente el estado de la operación, identifica problemas, y simplifica la limpieza y mantenimiento de la pistola pulverizadora para un eficiente cambio de colores.
Parámetros del Controlador
Ítem
Specification
Voltaje de Entrada Estándar
100–240 VAC
Frecuencia
50–60 Hz
Voltaje de Salida Estándar hacia la Pistola Pulverizadora
12 V
Maximum output current (to spray gun)
1.2 A
Nivel de Protección
IP54
Rango de Temperatura
-40°C to 85°C
Presión de Entrada
5.5–6.5 bar
Consumo de Aire Máximo
8.5 Nm³/h

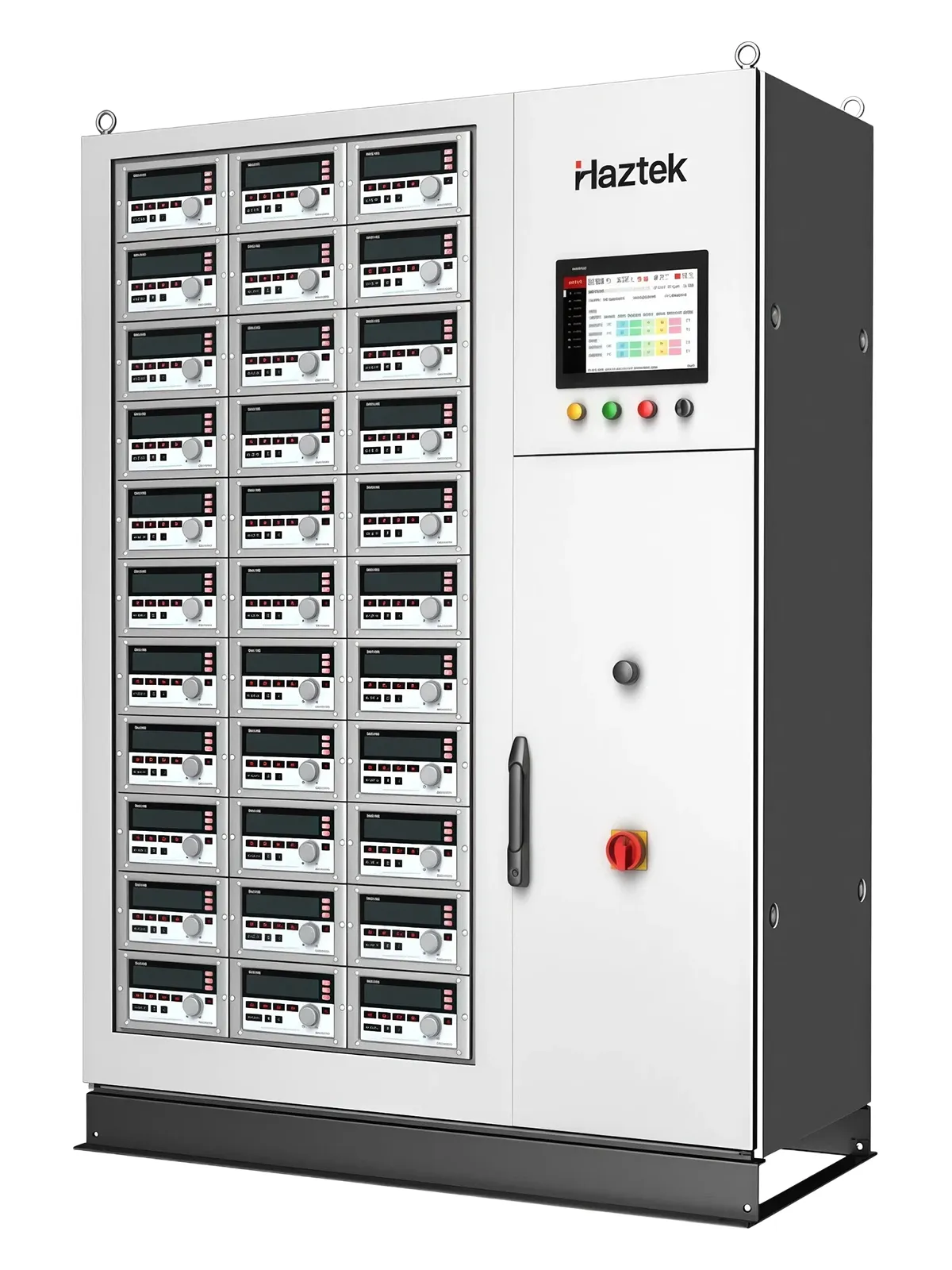

Cabina Eléctrica a Prueba de Polvo
La cabina eléctrica antipolvo cuenta con un diseño multisellado con anillos de sellado de caucho de silicona y conectores de sellado, alcanzando un nivel de protección IP54. Ayuda a prevenir el ingreso de polvo, humedad, y sustancias corrosivas, haciéndolo adecuado para entornos industriales demandantes.

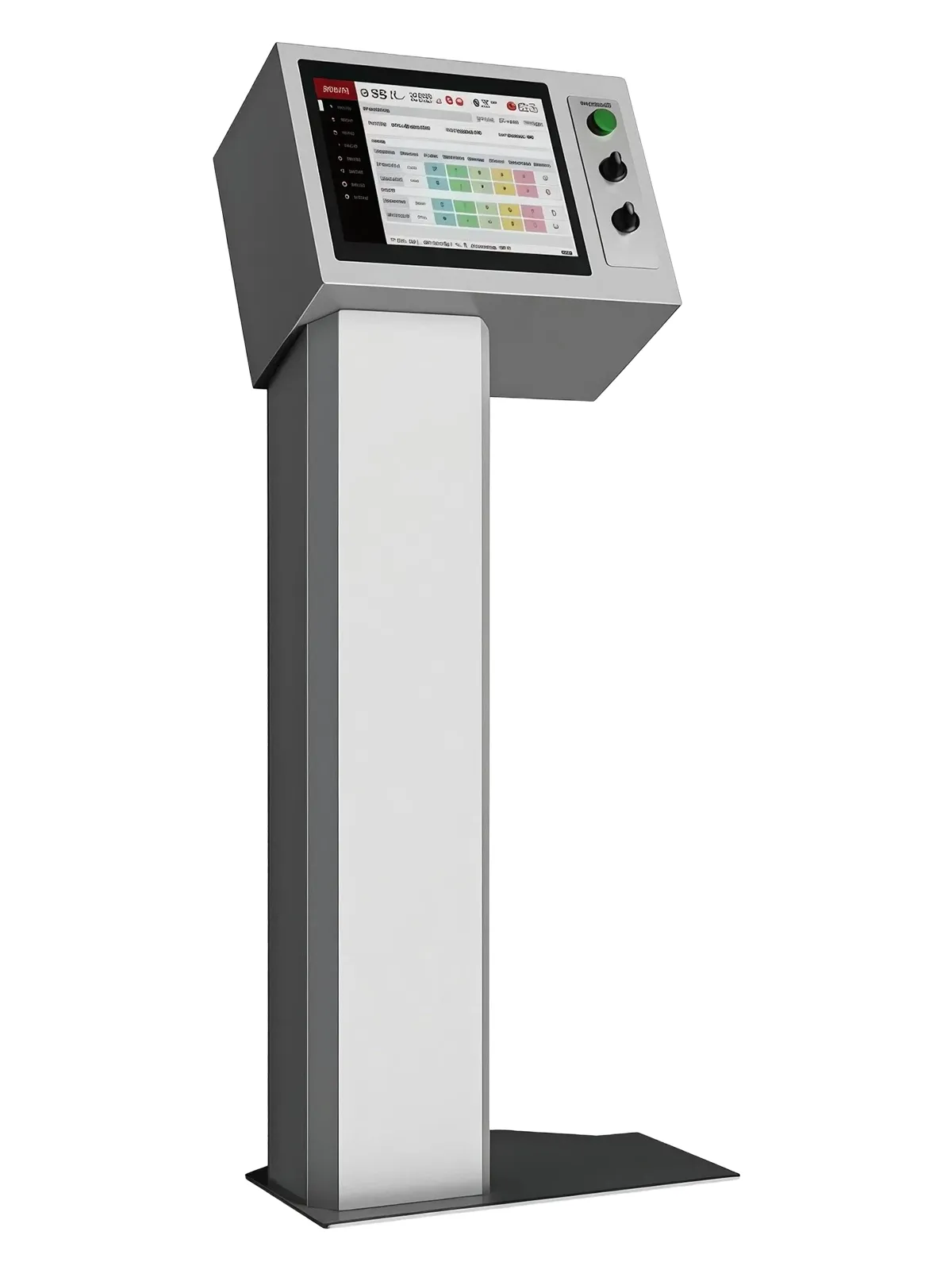

Sistema de Gestión de Recubrimiento CoatPilot
El controlador GC2NA-C y el controlador GC20A pueden ser expandidos con ayuda del sistema de gestión de recubrimiento CoatPilot, alcanzando una gestión centralizada de grandes grupos de pulverización.
Características
Manipulación Simplificada de Procesos Complejos: La gestión global modular permite que los parámetros de procesos sean desplegados rápidamente entre distintas piezas, mejorando la eficiencia de intercambios.
Operación Simple, Segura, y Rápida: Visualización en pantalla multi-toque de 12 pulgadas para el control completo del proceso de recubrimiento. Cuenta con opciones intuitivas, iconos visuales claros, y configuración visible de parámetros.
Integración Abierta con Sistemas de Terceros: El sistema CoatPilot cuenta con fuerte apertura y compatibilidad. Puede ser integrado en distintos entornos de producción a través de sistemas ERP, MES, y otros sistemas APIs de terceros, ayudando a crear un sistema automatizado más potente y conectado.

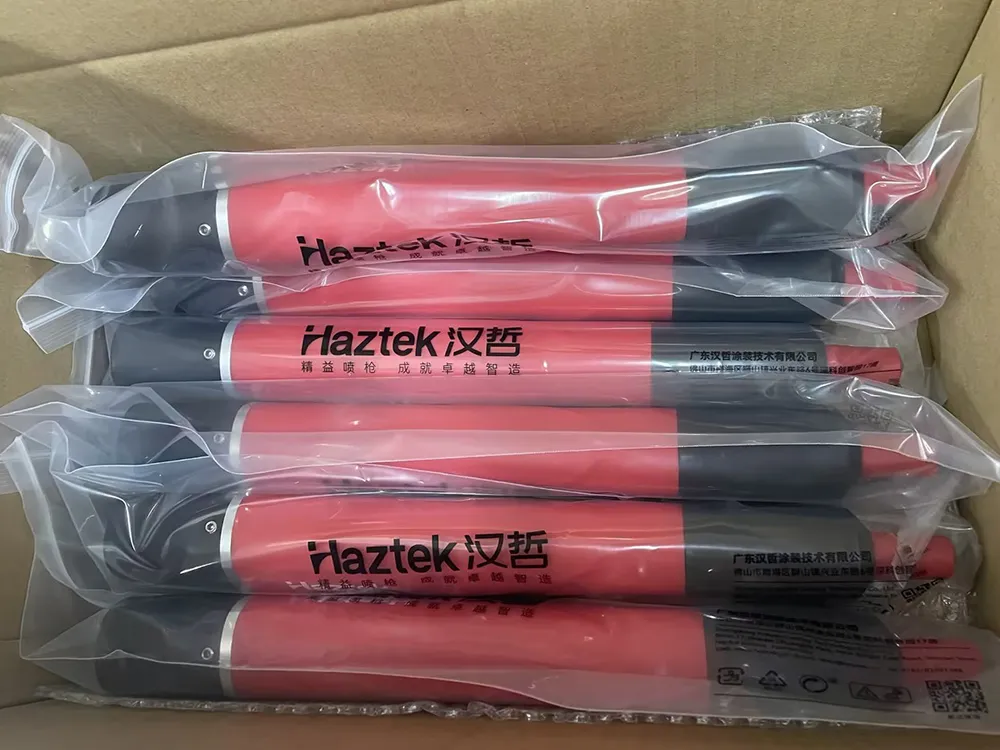

Pistola Pulverizadora Automática MG20
La pistola pulverizadora MG20 está equipada con un módulo incorporado de alto voltaje de 100kV y un circuito de multiplicación de voltaje de alta eficiencia que garantiza una salida estable para mayor rendimiento. La aguja de electrodo incorpora una tecnología de absorción de aire de tres etapas que ayuda a mantener la punta de la aguja limpia, previniendo efectivamente la acumulación de polvo y manteniendo un rendimiento fuerte de liberación electrostática.
Es adecuada para la mayoría de polvos estándar, incluyendo polvos metálicos y variedad de polvos de poliéster. Su control preciso de voltaje y corriente y su diseño con estructura modular ofrecen un recubrimiento uniforme y estable sobre superficies planas, áreas empotradas, y piezas irregulares.
Dos opciones de instalación disponibles
Montura de varilla de extensión integrada
El cable se encuentra dentro de la estructura de tubo, ofreciendo mejor rendimiento de sellado. El diseño ayuda a reducir la acumulación de polvo y minimiza eficientemente la interferencia de contaminantes y el desgaste.
Montura Base
Fácil instalación, simple mantenimiento, y rentabilidad.

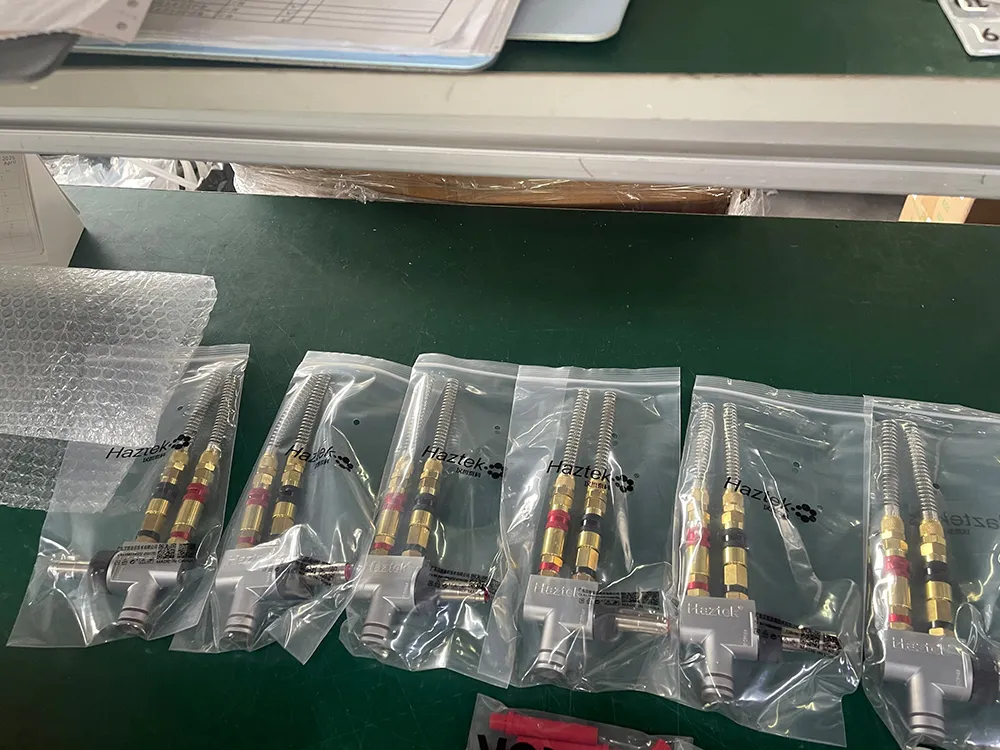

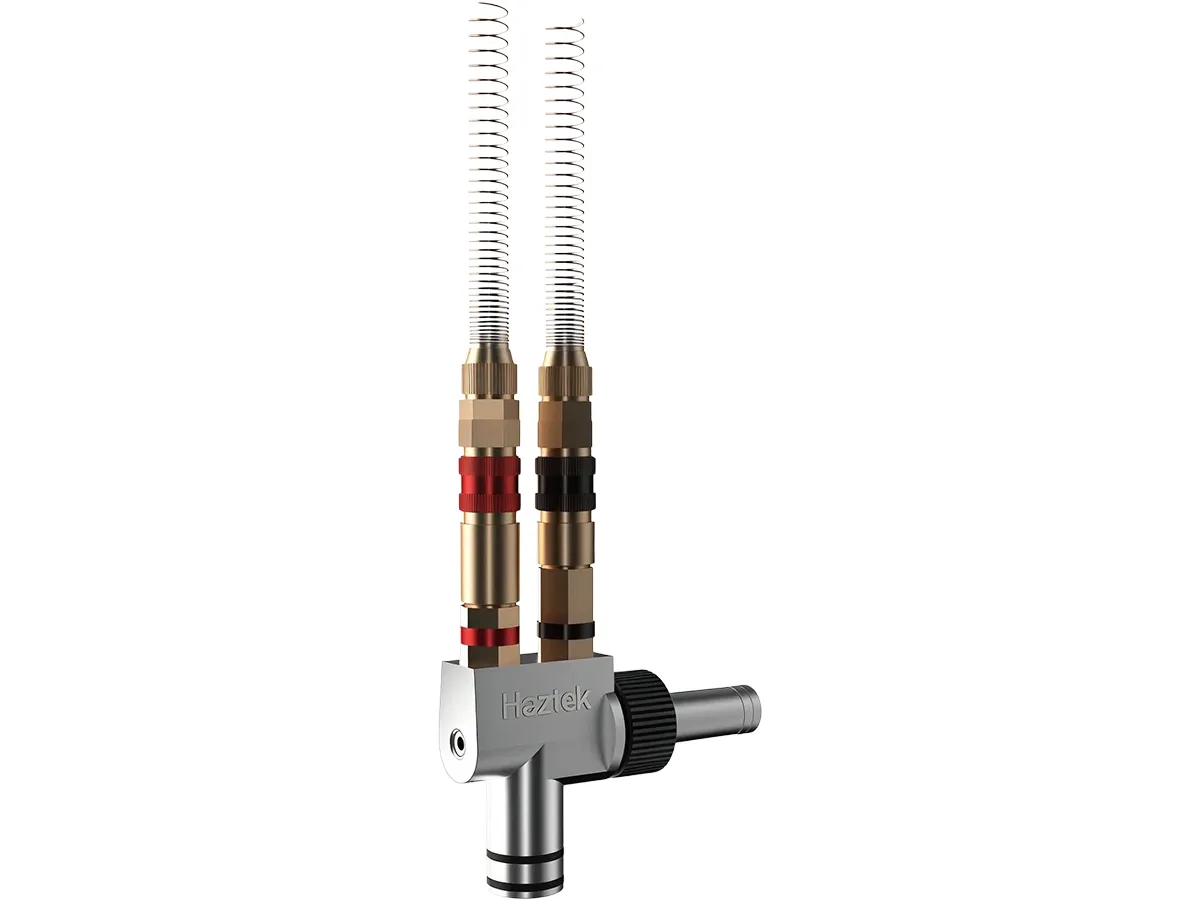

Bomba de Polvo PPH40
La bomba de polvo PPH40 cuenta con diseño listo para usar para una rápida instalación, rápido cambio de colores y fácil mantenimiento. La estructura de rápida conexión de la manguera facilita su extracción y reinstalación durante procesos de limpieza. El tubo de Venturi esta hecho en material antiadherente de alta calidad e integrado con un conector rápido para aire comprimido. Ofrece alimentación estable y excelente dispersión de material para un buen recubrimiento y tiene una capacidad máxima de potencia de salida que alcanza los 520g/min según la configuración y tipo de polvo.
