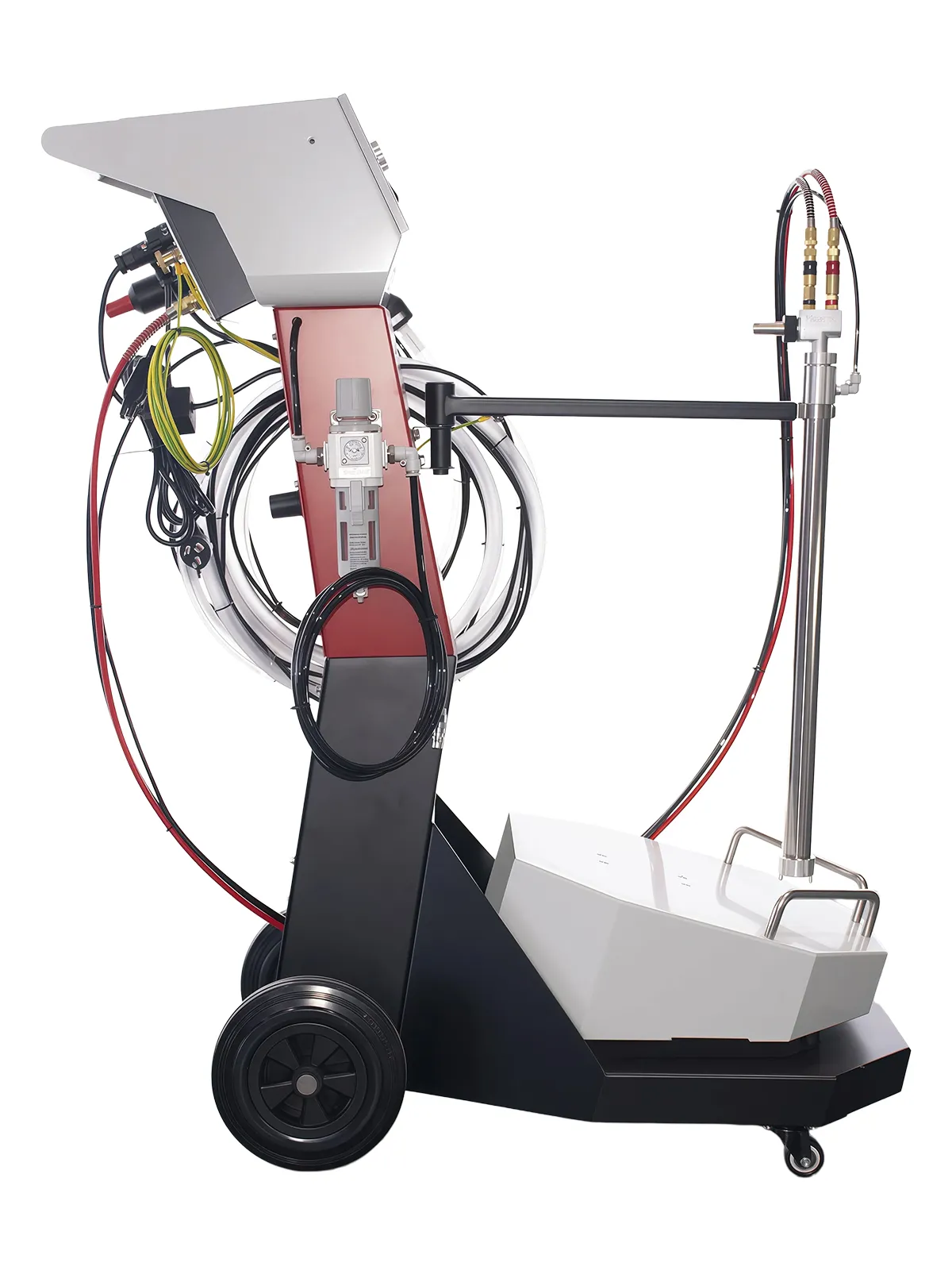

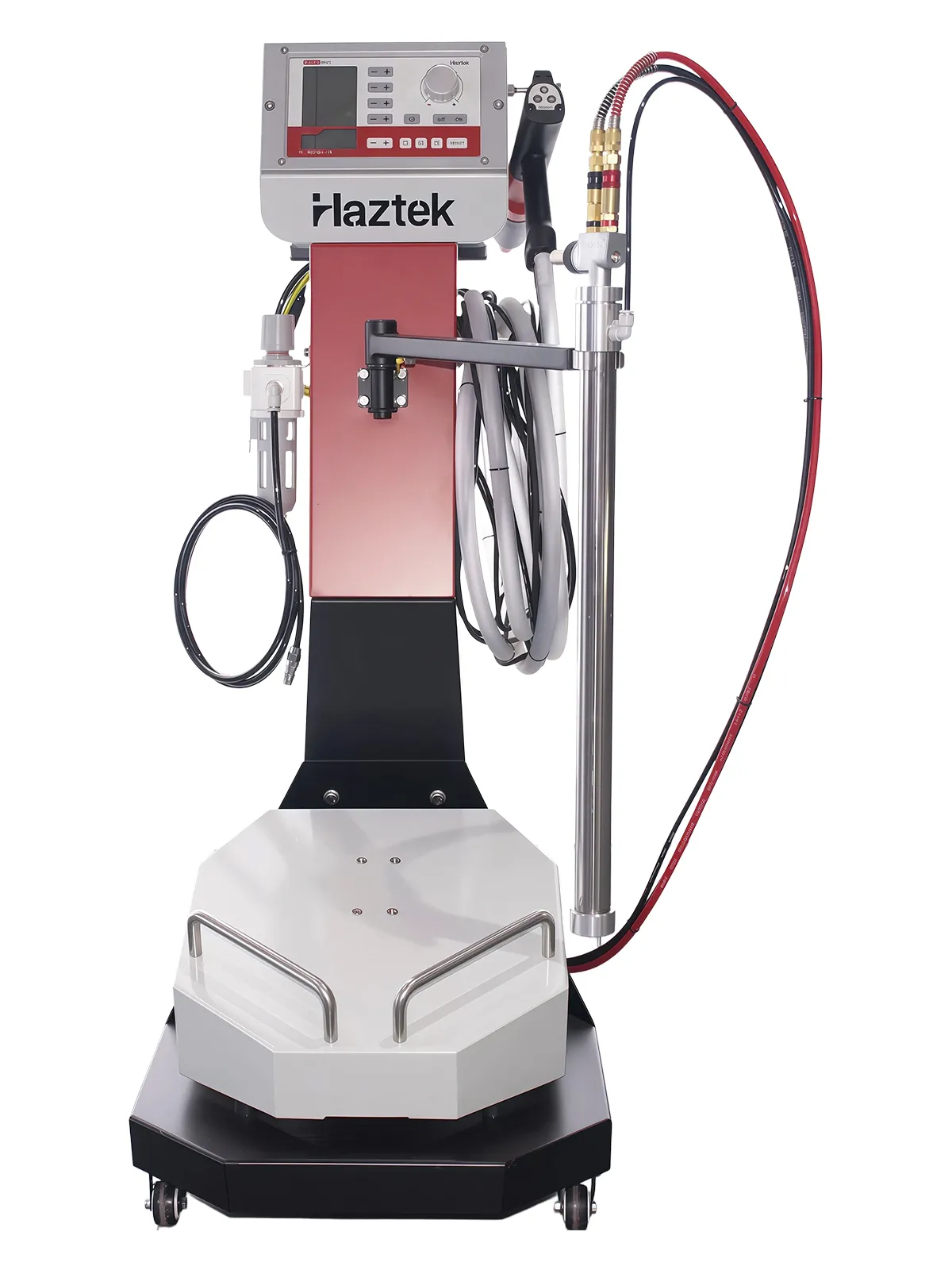

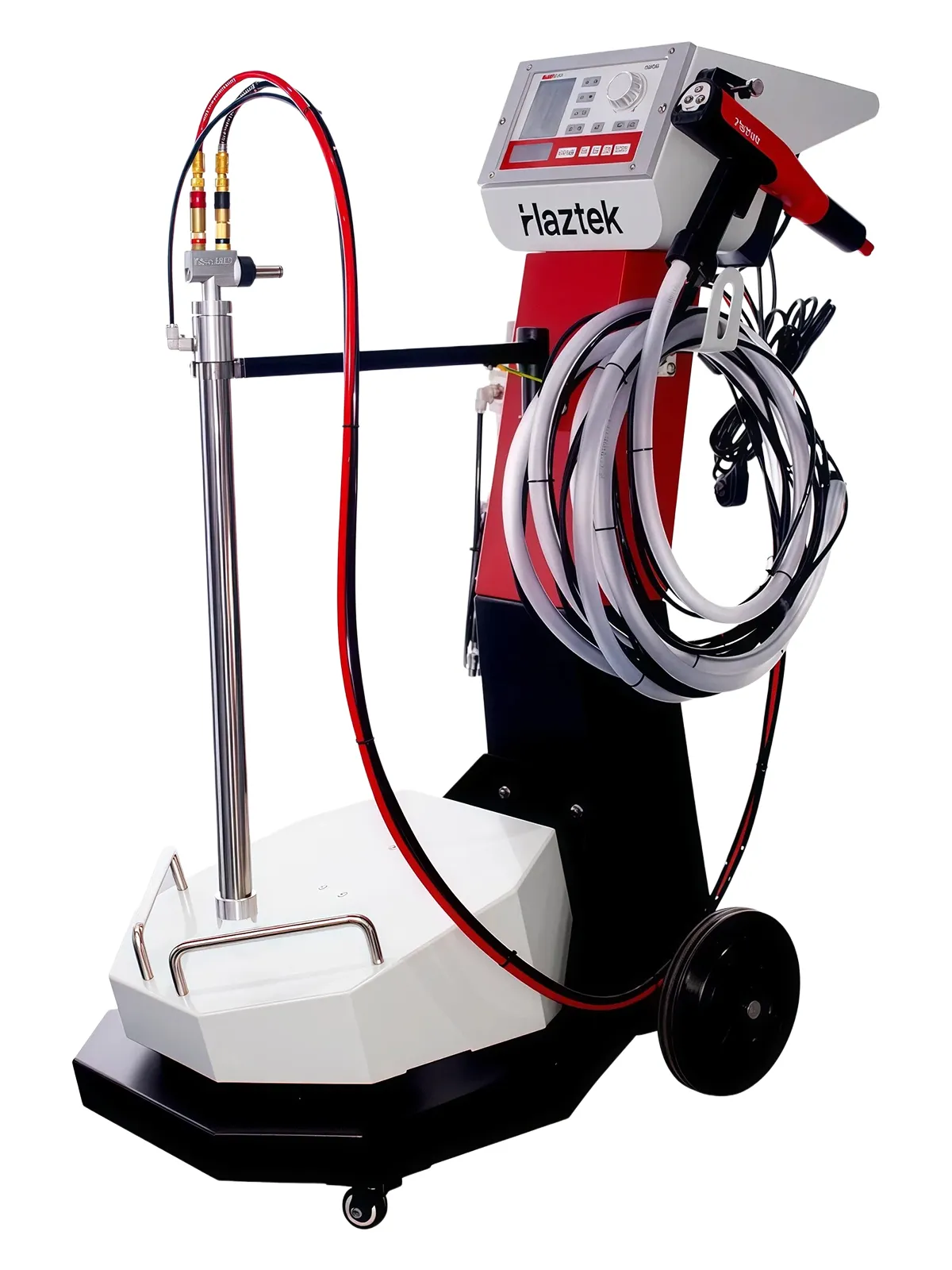

Sistema Manual de Recubrimiento en Polvo Electrostático con Mesa Vibratoria GC21FZ
Capacidad de la Tolva 50L
Voltaje de Salida 100kV
Presión de Entrada 5.5-6bar
Salida Máxima de Polvo 520g/min
El sistema manual de recubrimiento en polvo electrostático con mesa vibratoria GC21FZ está equipado con una mesa vibratoria inclinada y una bomba de polvo PPH40 que eliminan la necesidad de alimentación por tolvas convencionales. El sistema extrae el polvo directamente de la caja original para un rápido y fácil intercambio de colores. La bomba de polvo permite la fluidización localizada y rápida limpieza, mejorando la eficiencia operativa, mientras que la mesa vibratoria inclinada garantiza la utilización eficiente y dispersión estable del polvo, haciéndolo un modelo ideal para producciones en pequeños lotes, pruebas de color, y testeos experimentales.
Líneas de Producción Flexible Personalizadas (Estaciones de Retoque)
El modelo GC21FZ puede ser utilizado al final de líneas de recubrimiento para dar retoques manuales a piezas complejas como paneles artísticos en muros cortina y carcasas en instrumentos de precisión. El sistema de conectividad CANBus permite la sincronización de la información y parámetros de recubrimiento con sistemas de monitoreo en fábrica.
Testeo y Desarrollo de Nuevos Materiales
Para materiales de recubrimiento de alto rendimiento como polvos de conductividad y polvos metálicos, la tecnología de precisión PCC permite regular el control electrostático y ayuda a prevenir la rotura de chispas, haciéndolo adecuado par al testeo de materiales.

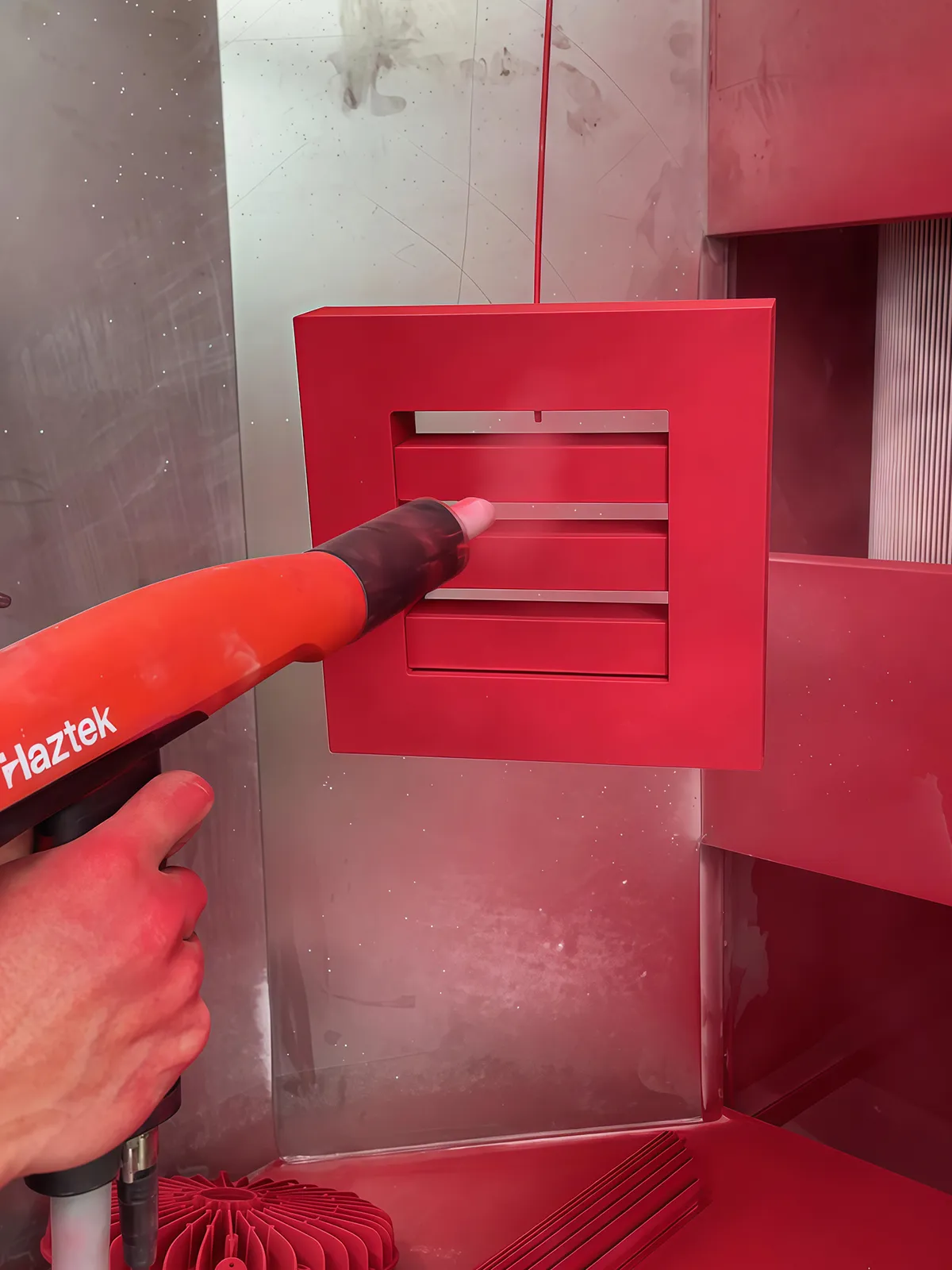

Recubrimiento en Polvo de Piezas de Láminas Metálicas

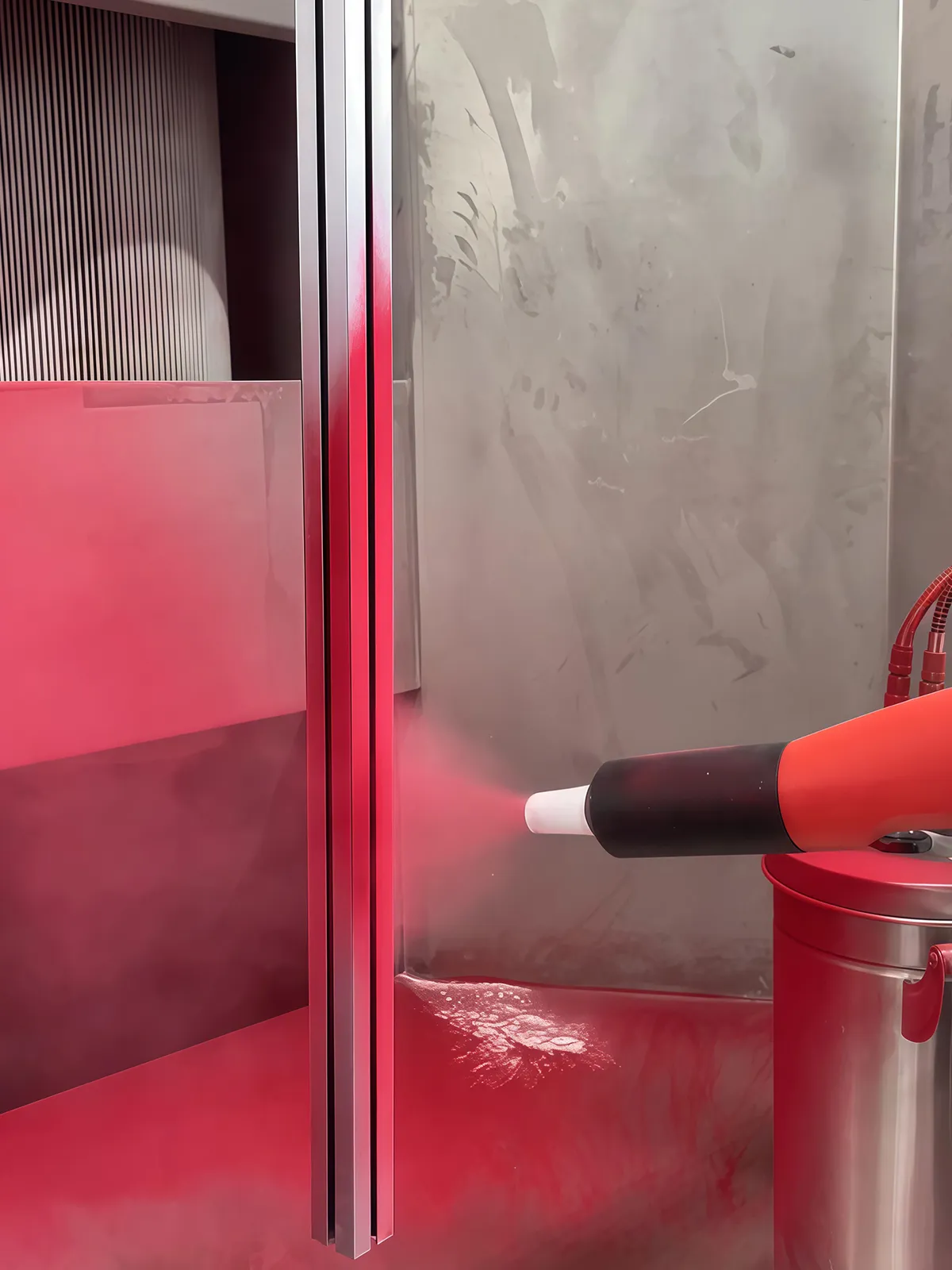

Recubrimiento en Polvo de Perfiles de Aluminio

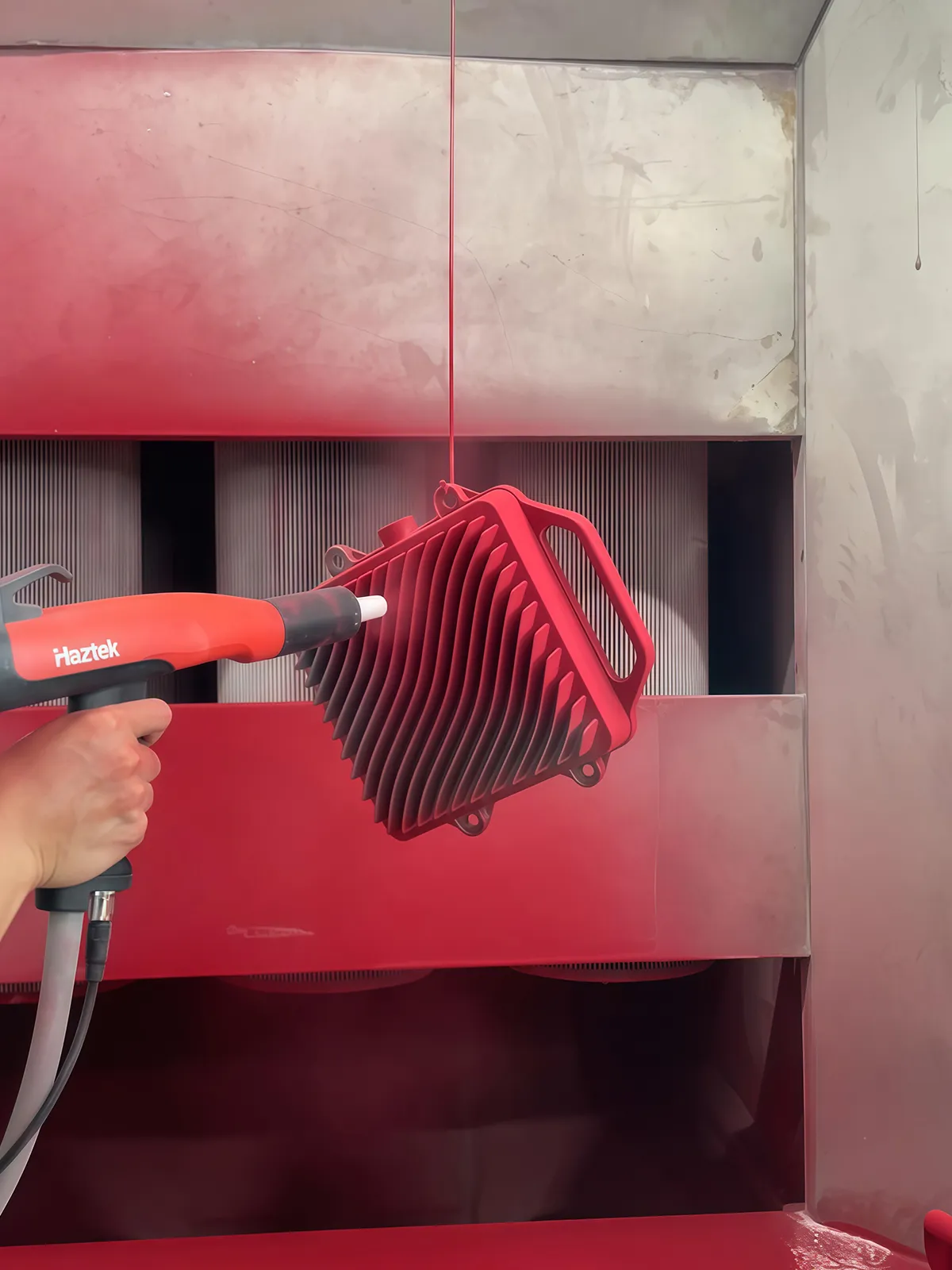

Recubrimiento en Polvo de Carcasas Metálicas de Radiadores
Parámetros Técnicos
Voltaje de Entrada Estándar
110–250 VAC
Consumo de Aire Máximo
8.5 Nm³/h
Frecuencia
50–60 Hz
Protocolo de Comunicación CANBus
Compatible
Voltaje de Salida Estándar hacia la Pistola Pulverizadora
12 V
Control Externo (sistema de reconocimiento de la pieza)
Compatible
Corriente de Salida Estándar hacia la Pistola Pulverizadora
1.2 A
Polvo Metálico
Compatible
Voltaje de Salida de la Pistola Pulverizadora
100 kV
Otros polvos de poliéster
Compatible
Corriente de Salida de la Pistola Pulverizadora
100 uA
Longitud de la Manguera de Polvo
6 m
Polaridad
Electrodo Negativo
Especificación de la Manguera de Polvo
11 × 17 mm
Nivel de Protección
IP54
Material de la Manguera de Polvo
POE con tira conductora
Rango de Temperatura
-40°C to 85°C
Tasa máxima de de descarga de polvo
520 g/min
Presión de Entrada
5.5–6 bar
Consumo de Potencia del Motor
150 W
Componentes del Sistema
El sistema incluye una unidad de control GC21, pistola pulverizadora manual MG20, mesa vibratoria, carrito móvil, bomba de polvo PPH40, powder hose, manguera para polvo, válvula de regulación de presión y unidad de distribución de aire, accesorios estándar para conexión de manguera, y boquilla y repuestos.

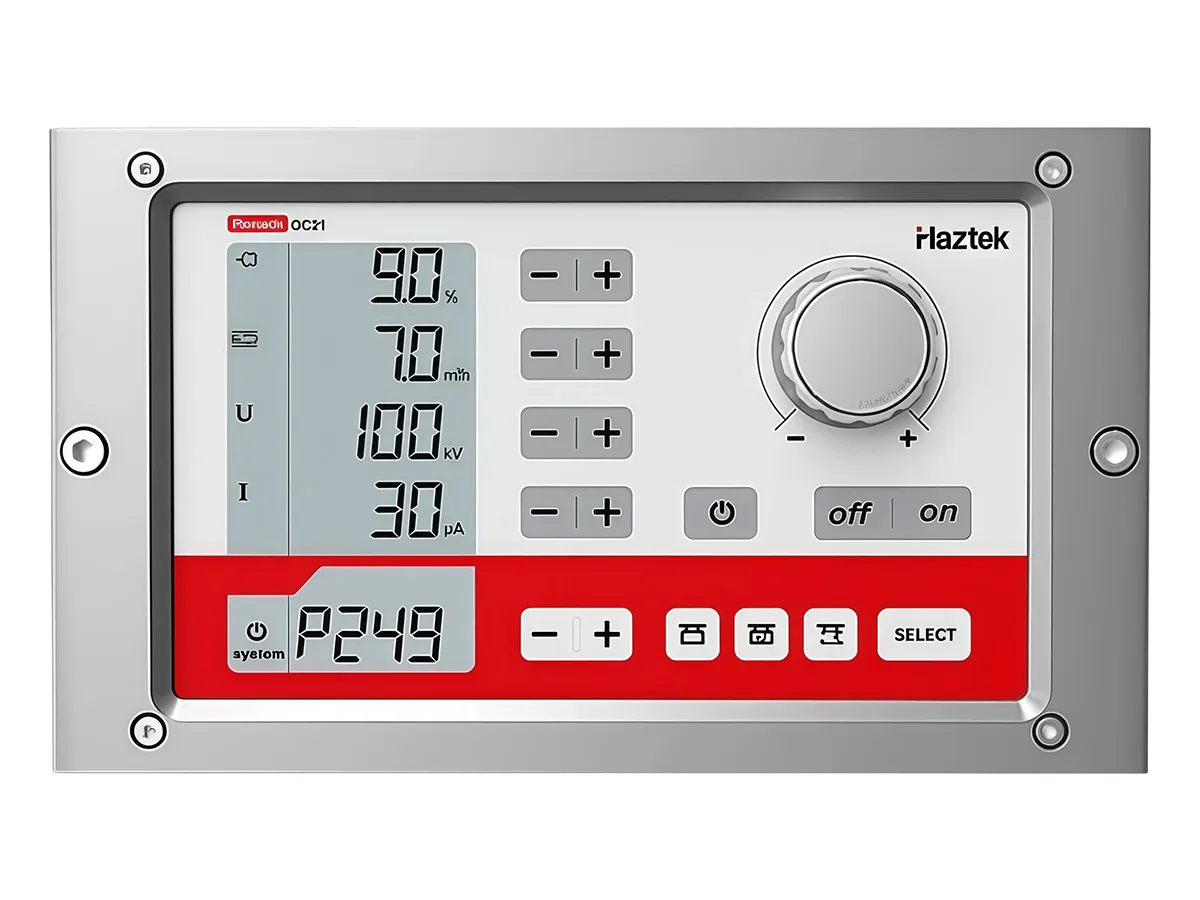

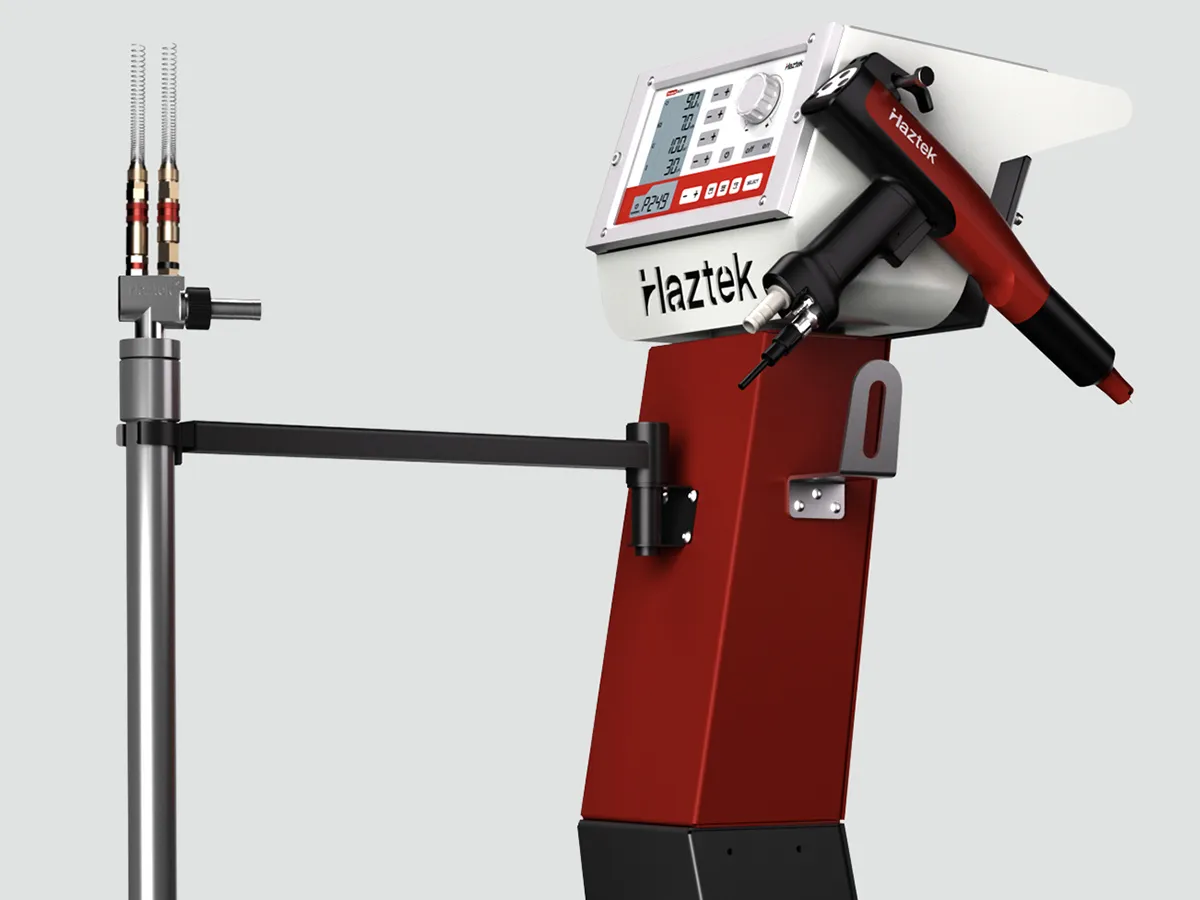

Controlador Principal
La unidad de control está equipada con tecnología de válvulas digitales y controles de precisión de corriente PCC, ayudando a mantener un flujo de aire y presión estable durante el proceso de recubrimiento. También permite el ajuste preciso de corrientes por debajo de 10 µA, lo que ayuda a prevenir sobrecarga de material y mejora la estabilidad y calidad del recubrimiento.
El controlador GC20A permite la configuración de hasta 20 programas de recubrimiento, y cada set de parámetros puede ser guardado de forma automática para su uso en futuras operaciones.
El sistema incorpora una una función de autodiagnóstico que monitorea automáticamente el estado de la operación y alerta a operadores sobre potenciales problemas.

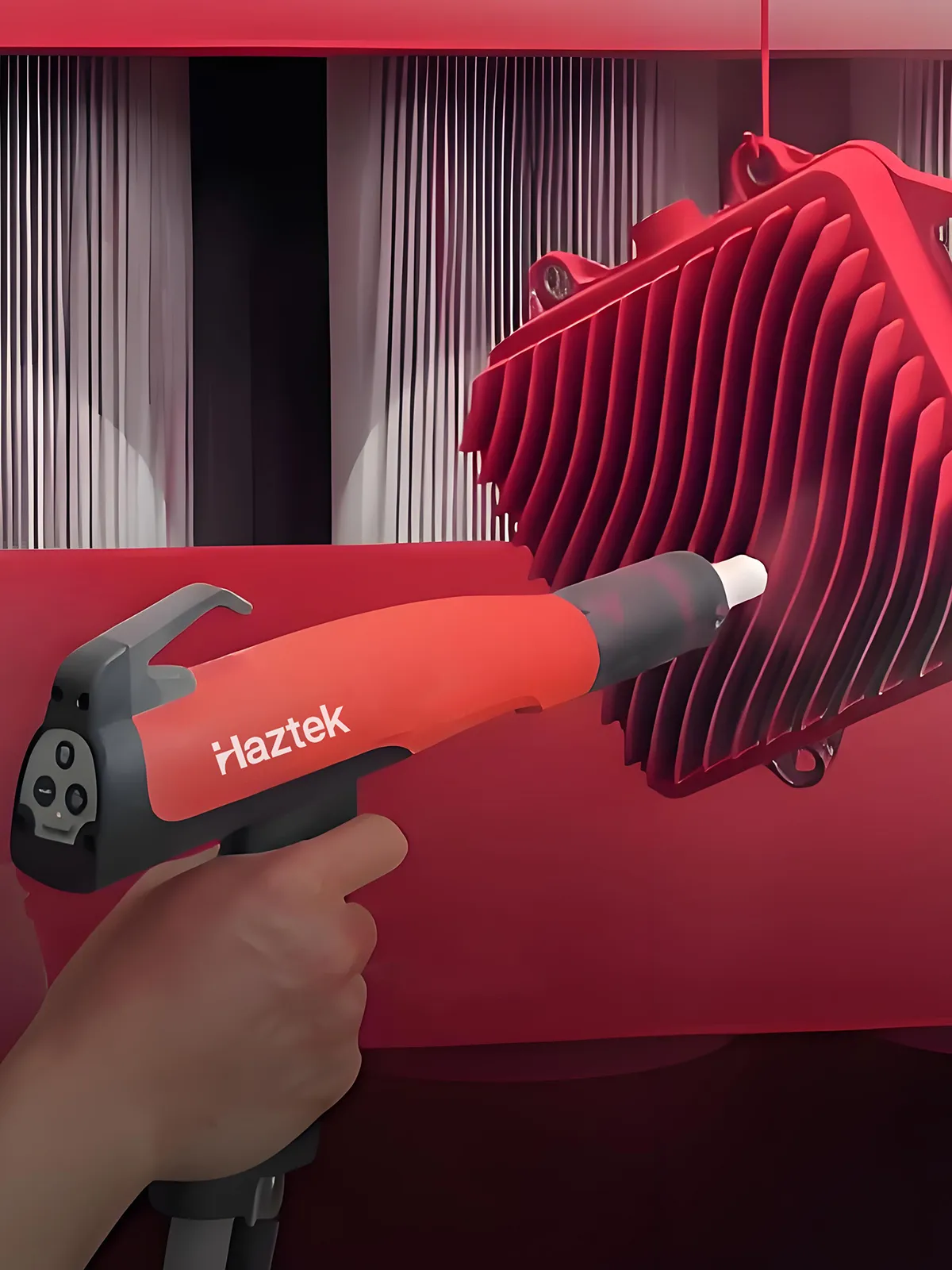

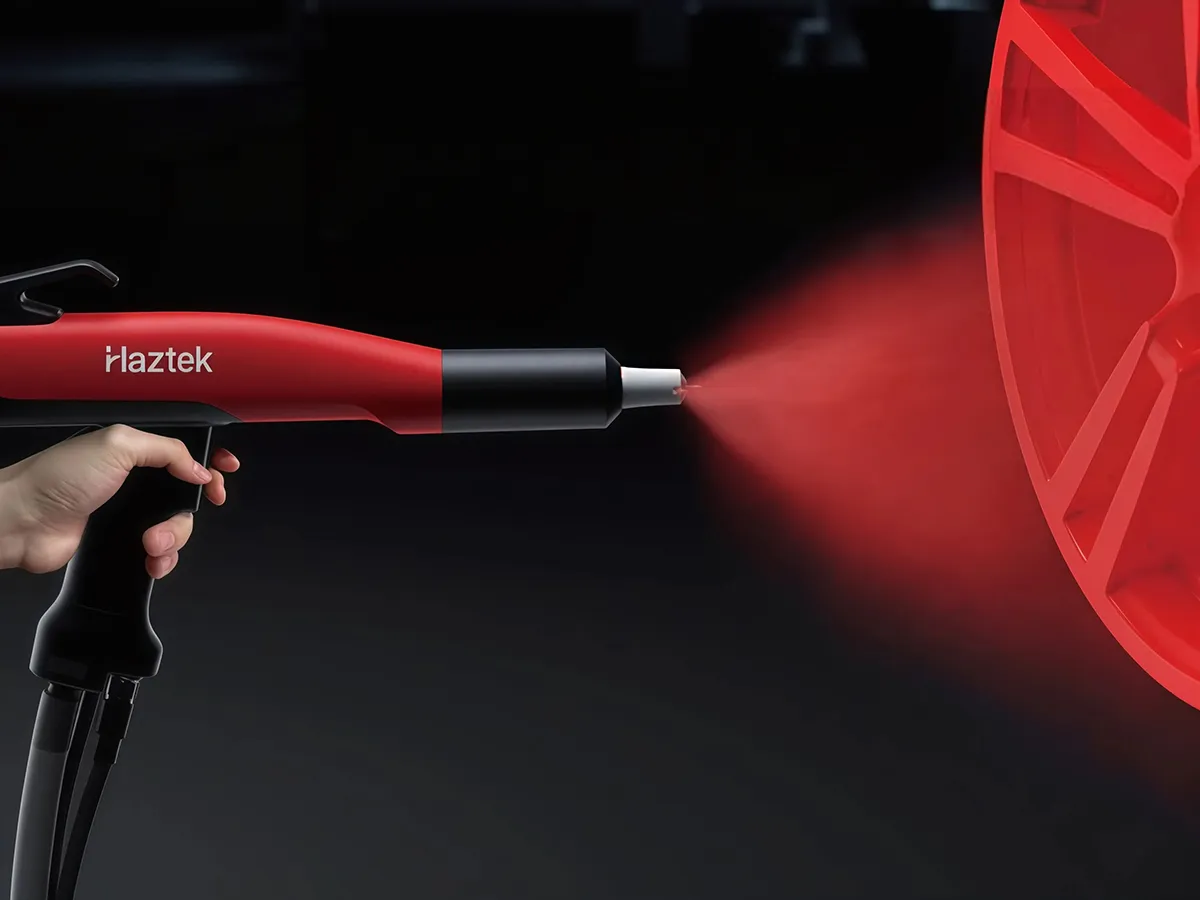

Pistola Pulverizadora Manual MG20
La pistola de pulverización cuenta con un circuito de voltaje de alta eficiencia de 100kV que garantiza resultados estables para un buen rendimiento. Es compatible con la mayoría de materiales estándar en polvo y otros materiales de recubrimiento de difícil cambio. Además, su diseño resistente al desgaste y materiales cuidadosamente seleccionados ayudan a reducir los costos de mantenimiento.
La pistola cuenta con diseño ergonómico y peso ligero de 510g, y el ángulo de pulverización y diseño del mango ayudan a reducir la fatiga del operador durante largas horas de trabajo. El módulo externo de control remoto permite el fácil ajuste de los controles de parámetros, y los programas preconfigurados son intercambiables a través de una doble presión del gatillo.
Bomba de Polvo PPH40
La bomba de polvo PPH40 cuenta con diseño listo para usar para una rápida instalación, rápido cambio de colores y fácil mantenimiento. La estructura de rápida conexión de la manguera facilita su extracción y reinstalación durante procesos de limpieza. El tubo de Venturi esta hecho en material antiadherente de alta calidad e integrado con un conector rápido para aire comprimido. Ofrece alimentación estable y excelente dispersión de material para un buen recubrimiento y tiene una capacidad máxima de potencia de salida que puede alcanzar los 520g/min según la configuración y tipo de polvo.

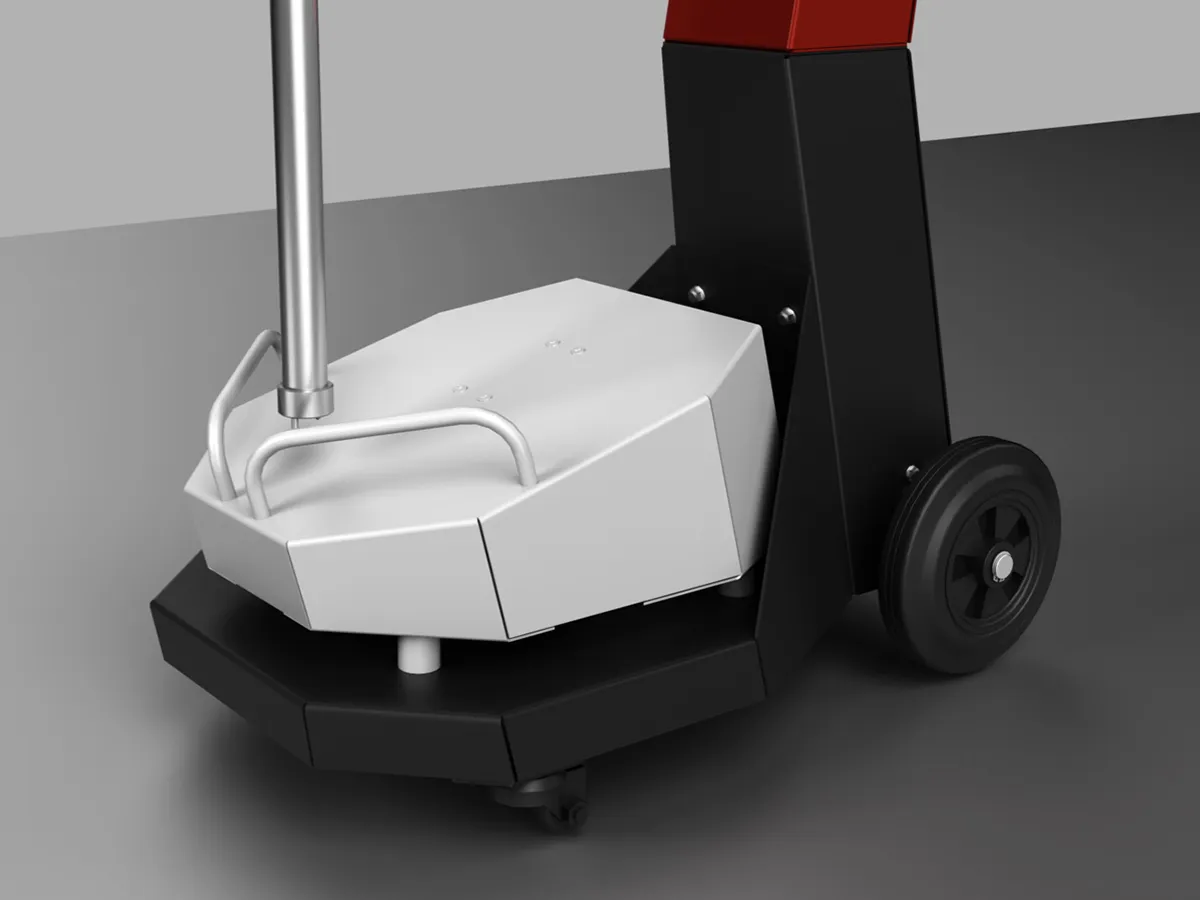

Mesa Vibratoria
La mesa vibratoria utiliza vibración de alta frecuencia para mantener las partículas de polvo suspendidas y evitar aglomeraciones causadas por la gravedad o la atracción electrostática, resultando en una mayor flotabilidad. Además, reduce la fricción entre las partículas de polvo, manteniendo una alimentación estable y consistente desde la caja hacia la pistola pulverizadora.
